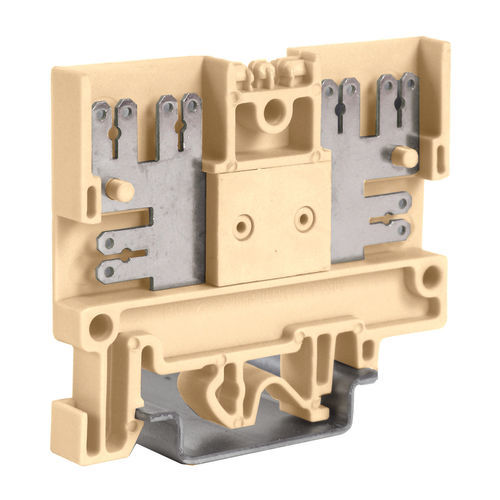

Klemmenblock auf DIN-Schiene PF100

DurchführungKunststoffbeige

Kurzbeschreibung
Durchgangs-Reihenklemme mit Flach-/Faston-Anschlüssen, 6-polig, Farbe beige. Anschlüsse 6,3×0,8 mm und 2,8×0,8 mm (nach IEC 61210). Packungsmenge: 75 Stück.

Hauptmerkmale

• Durchgangs-Design mit Faston/Flachsteckanschlüssen
• Anschlussmaße: 6,3×0,8 mm und 2,8×0,8 mm (IEC 61210)
• Raster (Breite): 6,5 mm
• Nennquerschnitt: 2,5 mm² (flexibel < 2,5 mm²)
• Packungsmenge: 75 Stück
• Montage auf IEC 60715/TH35 Schienen (TH35 / G32 kompatibel)

Zusätzliche Informationen
Produkttyp: PDF.2; Serie: PDF – FDP; Farbe: Beige; Kunststoff: Polyamid UL94V-0; Temperaturindex Isolationsmaterial: 130 °C; Länge: 57 mm; Höhe montiert auf TH35-7.5 / TH35-15 / G32: 50 / 58 / 54 mm.

Technische Daten / Spezifikationen

• Code: PF100
• Funktion / Typ: Durchgang mit Faston-Anschlüssen
• Nennquerschnitt: 2,5 mm²
• Flexibler Leiter: < 2,5 mm²
• Max. Spannung (AC/DC): 630 V (IEC); 600 V (UL)
• Max. Strom (Nennquerschnitt): 20 A (IEC); 16 A (UL)
• Querschnitt (min-max) (AWG): 20–10
• Raster (Breite): 6,5 mm
• Länge: 57 mm
• Höhe auf TH35-7.5 / TH35-15 / G32: 50 / 58 / 54 mm
• Temperaturindex Isolationsmaterial (EN 60216-1): 130 °C
• Kunststoffmaterial: Polyamid UL94V-0
• Dicke: 1,5 mm
• Nennstoßspannungsfestigkeit / Verschmutzungsgrad: 6 kV / 3
• Farbige Trennplatte (Zubehör): DFU/5/R (Cod. DU05R)
• Einzelmarkieretikett (Zubehör): CNU/8/51 (Cod. NU0851S) – CNU/10/61 (Cod. NU1061S)
• TH35 Schraubtyp (Zubehör): BT/3 (Cod. BT003)
• TH35 Stecktypen (Zubehör): BTO (Cod. BT007) / BTU (Cod. BT005)
• Montageschiene (IEC 60715/TH35): PR/3/…
• HS-Code: 85369010
• Zulassungen und Kennzeichnungen: CURUS, KEMA, RINA
