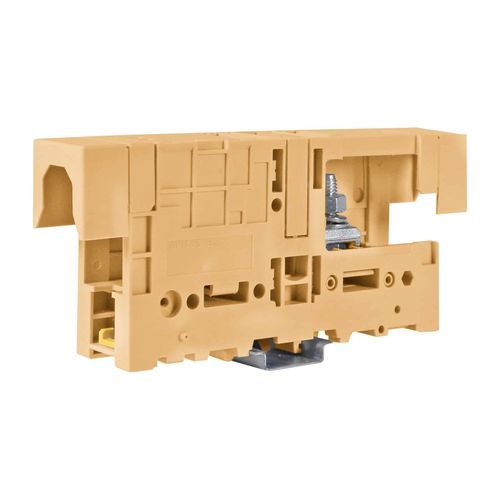

Einbau-Klemmenblock GPM

SchraubanschlussDurchführungKunststoff

Klemmzuverlässigkeit: Die Zuverlässigkeit der Verbindung (Kabelschuh oder Schiene) wird durch eine Schraube und eine Kontermutter gewährleistet, zwischen denen eine flache Unterlegscheibe und eine Federscheibe angeordnet sind – dies wirkt den Auswirkungen dynamischer Belastungen besonders wirksam entgegen. Bei Ausführungen, die für die Klemmung von Leitern ohne Vorbearbeitung ausgelegt sind, wird die Verbindungssicherheit durch die Funktionsweise und die charakteristische umgreifende Form der Drahtklemme gewährleistet. Ihre elastische Reaktion auf den auf den Leiter ausgeübten Druck wirkt als Verriegelungsmechanismus unter dem Kopf der Anzugsschraube und verhindert ein Lösen selbst bei Vibrationen. Die Stromschiene ist zudem mit einer entsprechend konkaven Auflagefläche ausgestattet, um den Halt des Leiters zu verbessern. Darüber hinaus weisen sowohl die Kontaktfläche der Drahtklemme als auch der konkave Teil der Schiene über ihre gesamte Länge quer verlaufende Rillen auf. Diese Rillen verbessern die Verbindungsleistung sowohl hinsichtlich des mechanischen Halts als auch des elektrischen Kontakts und gewährleisten einen geringen Kontaktwiderstand. Schutzvorrichtung für „Schienen“-Ausführungen: Unter normalen Einbaubedingungen ist diese Schutzvorrichtung in Längsrichtung zur Klemmenachse ausgerichtet. Sie lässt sich mit einem einfachen Schraubendreher leicht drehen (wie von den Sicherheitsnormen vorgeschrieben). Dies ermöglicht den Zugang zur Verbindungseinheit, um Arbeiten an Kabelschuhen oder Schienen durchzuführen. Schutzvorrichtung für „Schienen“-Ausführungen: In diesem Fall ist die Schutzvorrichtung fest montiert und einrastbar. Sie ist senkrecht zur Klemmenachse ausgerichtet und schützt den Kragen, die Klemme und die Feststellschraube. Insbesondere verfügt sie über eine „Schiebeabdeckung“, die auf die Klemme ausgerichtet ist und in einer Linie mit der Leiterdurchführungsöffnung liegt. Dies ermöglicht unter maximalen Sicherheitsbedingungen eine manuelle Betätigung, um die Einführungsöffnung teilweise oder vollständig zu verschließen und so spannungsführende Teile zu schützen – insbesondere bei der Verwendung von Leitern mit einem deutlich kleineren Querschnitt als der Nenngröße oder bei der Verdrahtung der Klemme nur von einer Seite. Montage: Aufgrund ihrer großen Abmessungen und der hohen Belastungen durch die Leiter wurde für diese Leistungsklemmen ein neues Befestigungssystem entwickelt. Dieses System ermöglicht die Montage auf verschiedenen Standard-Schienenprofilen (gemäß IEC 60715). Die Klemme lässt sich einfach lösen, indem ein Schraubendreher in den dafür vorgesehenen Schlitz im Befestigungssystem (das gelb gefärbte Teil) eingeführt wird. Wird die Schiene selbst an einer ebenen Wand montiert, erfordern die Abmessungen der GPM-Klemmen die Verwendung von flachen Halterungen, um den richtigen Abstand des Klemmenblocks zur Montagefläche zu gewährleisten. Für jede Klemme der Serie ist zudem eine Version für die direkte Schalttafelmontage (/FIX) erhältlich. Beschriftung: GPM-Klemmen ermöglichen eine beidseitige Kennzeichnung. Dies kann entweder mit CNU/8-Beschriftungsstreifen (2 Elemente) oder mit CSC-Beschriftungsstreifen (bis zu 5 Elemente) erfolgen. Die beiden Optionen schließen sich nicht gegenseitig aus; sie können gemeinsam verwendet werden. Querverbindung: Diese Klemmenreihe ermöglicht zudem eine parallele Querverbindung zwischen zwei oder drei benachbarten Klemmen mithilfe geeigneter Parallelbrücken. Um dieses Zubehör einzufügen, muss die vorgestanzte Isolierwand an der Seitenwand des Isolierkörpers entfernt werden.
