Luftfilter

PartikelPaneelfür Luftreinigungsinstallationen

Überblick
Minipleat-Endstufenfilter für Lüftungs- und Reinraumluftbehandlungsanlagen. Entwickelt für klassifizierte Reinräume und kontrollierte Umgebungen (medizinisch, pharmazeutisch, chemisch, Labore), in denen hocheffiziente Partikelabscheidung erforderlich ist. Leisten die Anforderungen der EN 1822:2009.

Konstruktion

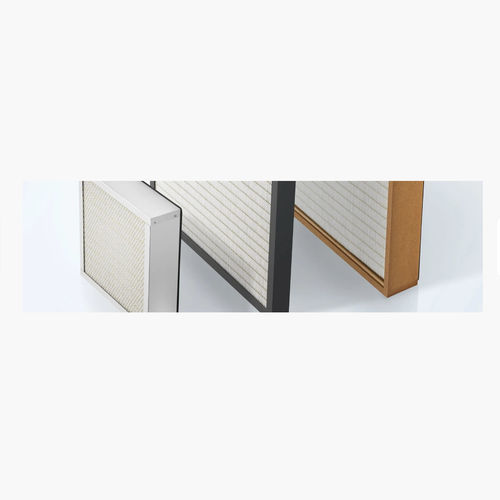

Gefaltetes Minipleat-Filtermedium mit Trennern (Aluminiumfolie, Baumwollfaden oder Klebstoff) in einem starren Rahmen montiert. Rahmenvarianten: MDF (Holz), Aluminium oder verzinktes Blech. Vorderseitige elastische Polyurethan-Dichtung gewährleistet luftdichte Montage.

Filtrationsklasse

• H10, H11, H12, H13, H14, U15 — gemäß EN 1822:2009

Standardabmessungen

• Rahmenabmessungen (Breite × Höhe): 305 × 305 mm; 305 × 610 mm; 457 × 457 mm; 610 × 610 mm
• Rahmenstärken: 68 mm, 78 mm, 150 mm, 292 mm

Material
Wasserfestes Hochleistungs-Glasfaserpapier aus mikrofasrigem Glasfasergewebe kombiniert mit synthetischen Fasern, ausgelegt für stabile Leistung und Feuchtigkeitsresistenz.

Technische Daten (Tabelle)
Die Spalten entsprechen typischen Konstruktionsvarianten (Beispiele): Variante A — Rahmenstärke 78 mm / Minipleat 58 mm; Variante B — Rahmenstärke 150 mm / Minipleat 120 mm; Variante C — Rahmenstärke 292 mm / Minipleat 120 mm.
FILTERKLASSE | Variante A | Variante B | Variante C
Rahmenstärke (mm) | 78 | 150 | 292
Minipleat-Stärke (mm) | 58 | 120 | 120
Typ 610 x 610 mm — Volumenstrom (m³/h) | 670 | 1920 | 1920
Typ 305 x 610 mm — Volumenstrom (m³/h) | 335 | 950 | 950
Typ 305 x 305 mm — Volumenstrom (m³/h) | 155 | 440 | 440
Anfangsdruckverlust (Pa) | 150 | 250 | 250
Empfohlener Enddruckverlust (Pa) | 450 | 550 | 550
Max. zulässige Betriebstemperatur (°C) | 80 | 80 | 80

Anwendung

• Als Endstufenfilter in Lüftungs- und Klimaanlagen eingesetzt, insbesondere in Bereichen mit hohen Anforderungen an die Luftqualität: medizinische Einrichtungen, pharmazeutische Produktion, chemische Prozesse, Labore und ähnliche kontrollierte Umgebungen.

Technische Spezifikationen

• Filterklassen: H10–H14, U15 (EN 1822:2009)
• Rahmenabmessungen: 305×305, 305×610, 457×457, 610×610 mm
• Rahmenstärken: 68, 78, 150, 292 mm
• Minipleat-Stärken: 58 mm, 120 mm
• Volumenstrom-Beispiele (H13): 610×610 mm — 670 / 1920 / 1920 m³/h (Varianten A/B/C); 305×610 mm — 335 / 950 / 950 m³/h; 305×305 mm — 155 / 440 / 440 m³/h
• Anfangsdruckverlust: typ. 150–250 Pa je nach Konstruktion
• Empfohlener Enddruckverlust: typ. 450–550 Pa je nach Konstruktion
• Max. Betriebstemperatur: 80 °C
• Filtermedium: wasserfestes Hochleistungs-Glasfaserpapier mit synthetischen Fasern
