Platten-Filteraggregat ePM10

PaneelLuftkorrosionsbeständig

Kurzbeschreibung

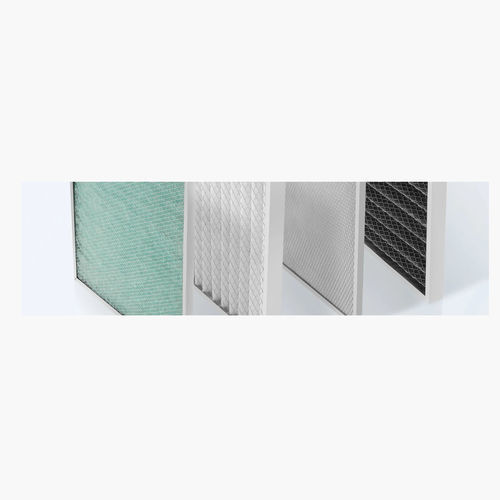

Kassettenfilter werden häufig als erste Filtrationsstufe in Klima- und Lüftungsanlagen eingesetzt. Produktionsvarianten umfassen flaches Medium oder maschinell plissiertes Material (Z-Line) zur Vergrößerung der Filtrationsfläche. Je nach Abmessung können Verstärkungselemente montiert werden. Ein Maßaufkleber am Rahmen erleichtert die Identifikation des Produktes.

Konstruktion

• Kassettenfilter — flaches Medium: Rahmen aus verzinktem Stahlblech für dauerhaften Korrosionsschutz. Das Filtermedium liegt zwischen zwei Stützgittern aus verzinktem Stahlblech, die das Medium stabilisieren. Der Rahmen wird mit einer Blindniete verschlossen.
• Kassettenfilter — plissiertes Material (z-line): Rahmen aus verzinktem Stahlblech. Das Filtermedium wird maschinell plissiert und am Stützgitter befestigt; der Rahmenabschluss erfolgt durch Blindniete und Induktionsschweißen.

Normen

• ISO 16890
• PN EN 779:2012

Brandschutzklasse

• F1 nach DIN 53438

Standardabmessungen
Rahmen aus verzinktem Blech, Kunststoff oder Karton:

• 592 x 592 mm
• 287 x 592 mm
• 625 x 500 mm

Rahmenstärke

• Gängige: 20 mm, 25 mm
• Auch: 50 mm, 96 mm, 100 mm (Bereich 6–100 mm)

Materialien
Die Filtermedien bestehen aus Polyester- oder Polypropylenfasern mit progressiver Struktur, um ein ausgewogenes Verhältnis zwischen Abscheidegrad und Druckverlust zu gewährleisten.

Kassettenfilter mit duroplastischer Falte (ohne Stahlgewebe)
Technische Lösung mit thermisch behandeltem Vliesstoff, der steife Falten erzeugt, die ohne Stahlgewebe im Rahmen eingesetzt werden können. Vorteile: geringeres Gewicht und größere Filtrationsfläche bei Erhalt der Leistungsparameter.

Aufbau

• Faltenhöhe: 20–100 mm
• Rahmendicke: 6–100 mm (typisch 20–100 mm)
• Rahmenart: verzinkter Stahl, Kunststoff oder Karton

Technische Daten — Kassettenfilter

• Klassifizierung (PN–EN 779:2012): G3 | G4 | M5
• Filtrationseffizienz (ISO 16890): G3: ISO Coarse; G4: ISO Coarse; M5: ePM10 35–70%
• Referenz-Rahmenmaße (mm): 592 x 592 für übliche Referenzen
• Konstruktion: flach oder plissiert abhängig von der Dicke
• Volumenstrom (typ. pro 592 x 592): ~2500 m³/h
• Anfänglicher Druckabfall (Pa): G3: 20–45; G4: 30–55; M5: 50–75
• Empfohlener endgültiger Druckabfall (Pa): G3/G4: 250; M5: 450
• Max. Betriebstemperatur: Kunststoffrahmen 80 °C; Metallrahmen 100 °C
• Rahmendickenbereich (mm): 6–100

Hinweis
Endgültige Leistungswerte werden im Angebot oder bei Bestellung entsprechend Messungen und gewählter Konfiguration angegeben.

Anwendungen

• G2, G3, G4, M5 — Einsatz in Lüftungs- und Klimaanlagen bei durchschnittlichen Anforderungen an die Luftreinheit (z. B. Hotels, Bürogebäude, Einkaufszentren).

Charakteristiken / technische Spezifikationen

• Produkt: Kassettenfilter (flaches Medium oder plissiert / Z-Line)
• Normen: ISO 16890; PN EN 779:2012
• Brandschutzklasse: F1 nach DIN 53438
• Rahmenmaterialien: verzinktes Stahlblech, Kunststoff, Karton
• Standardrahmenmaße: 592 x 592 mm; 287 x 592 mm; 625 x 500 mm (andere Abmessungen auf Anfrage)
• Rahmenstärken: 6–100 mm (gängige: 20, 25, 50, 96, 100 mm)
• Faltenhöhe: 20–100 mm
• Filtermedien: Polyester- oder Polypropylenfasern mit progressiver Struktur
• Typischer Volumenstrom pro 592 x 592: ~2500 m³/h
• Anfänglicher Druckabfall typisch: G3: 20–45 Pa; G4: 30–55 Pa; M5: 50–75 Pa
• Empfohlener Enddruckabfall: G3/G4: 250 Pa; M5: 450 Pa
• Max. Betriebstemperatur: Kunststoffrahmen 80 °C; Metallrahmen 100 °C
• Hersteller: BWF Envirotec — Sonderabmessungen auf Anfrage oder nach Kundenspezifikation erhältlich.
