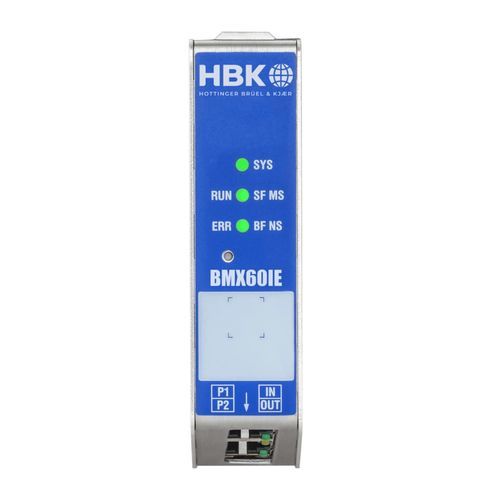

Feldbusknoten BMX60

Produktübersicht

Feldbus-Drehmoment-Schnittstellenmodul für rotative Drehmomentsensoren. Misst Drehmoment (TMC), Drehmoment (Frequenz), Drehzahl und Winkel. CASMA-Filter und Echtzeit-Leistungsberechnung. Integrierter Webserver zur Parametrierung. Hutschienenmontage, Schutzart IP20.

Konnektivität

• OT (Echtzeit-Fieldbus) Unterstützung: Profinet, EtherCAT, Ethernet/IP, CANopen 2.0, Analogausgang (V/mA)
• IT-Unterstützung: MQTT, openDAQ, REST API

Wesentliche Merkmale

• Genauigkeitsklasse: 0,01
• Messgrößen: Drehmoment (TMC), Drehmoment (Frequenz), Drehzahl, Winkel, Encoder-Eingänge
• Kanalfähigkeit: 1. Kanal Frequenzen bis 1 MHz (TMC-Unterstützung); 2. Kanal Zweispur-Encoder mit/ohne Nullsignal
• Abtast- und Streamingrate: 40 kS/s pro Signal

Vorteile

• Präzise Messung: Genauigkeitsklasse 0,01 und Dual-Range-Linearisation für Voll-/Teilbereichsmessungen
• Hohe Dynamik: unterstützt hohe Messraten auf der Fieldbus-Seite (bis zu 2 kHz)
• Schnelle Inbetriebnahme: integrierter Webserver für Konfiguration und Diagnose, Signal-Linien-Protokollierer
• Einfache Konfiguration: Parametrierung ohne zusätzliche Software
• Flexible Vernetzung: gleichzeitige Übertragung von Drehmoment und Drehzahl an getrennte OT- und IT-Netze
• Drehmomenteingang: TMC (Torque Measurement Communication) digitale Schnittstelle und Frequenzeingang
• Drehzahlausgang: unterstützt integrierte Drehzahlmessung von HBK-Drehmomentaufnehmern und externe Drehzahlsensoren

Engineering-Vorteile

Reduziert Hardwarebedarf, Integrationsaufwand und Systemkomplexität und liefert gleichzeitig deterministische Echtzeit-Performance und hochauflösende Daten für Analyse und Überwachung. Unterstützt effizientes, zukunftssicheres Systemdesign.

Fazit

Der BMX60 ist eine kompakte Hutschienenlösung für Drehmomentmessanwendungen, die präzise Messung, deterministische Fieldbus-Leistung und umfassende OT/IT-Konnektivität vereint.

Technische Daten

• Anzahl Eingänge: Mehrkanal
• Eingangstypen: Frequenz, Zähler/Encoder
• Schnittstellen: Analog, Digitale I/O, TCP/IP, EtherCAT, Profinet, Ethernet/IP, MQTT, openDAQ, CANopen
• Genauigkeitsklasse: 0,01
• Abtastrate: 40.000 S/s (40 kS/s) pro Signal
• Gehäuse: Hutschienenmontage, Schutzart IP20
• Interne Logik: berechneter Kanal, Statistik
• Handelsrechtlich zugelassen: Nein
