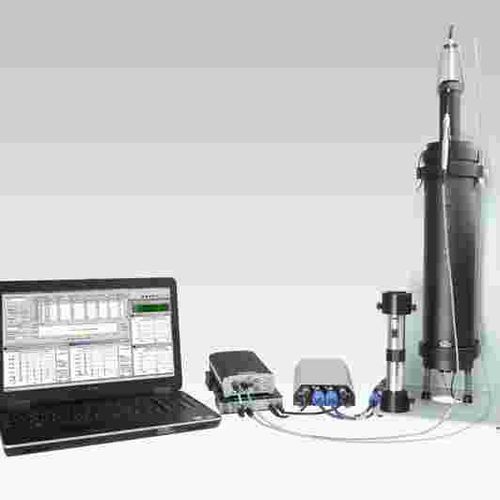

Schallpegel-Kalibriersystem 9719

für Drucksensordigital

Produktübersicht
Hochdruck-Kalibriersystem, entwickelt zur Prüfung der Pegellinearität und harmonischen Verzerrung von Messmikrofonen und Drucksensoren.

Anwendungen

• Kalibrierung von Messmikrofonen zur Bestimmung der Pegellinearität
• Messung harmonischer Verzerrungen von Mikrofonen
• Kalibrierung und Prüfung von Drucksensoren unter Hochdruckbedingungen
• Verifizierung von Schallpegelmessgeräten und akustischen Wandlern bei mittleren bis hohen SPL

Wesentliche Merkmale

• Hochdruck-Messkammer mit sehr hohen Schalldruckpegeln (bis zu 171 dB rms)
• Vergleichsmethode mit Hochdruck-Monitormikrofon (IEC 61094-5)
• Niedrige Quellverzerrung: ≤ 0,5 % bei 171 dB rms
• Stufenweise Pegelerhöhung mit Aufzeichnung von rms, negativen/positiven Peaks und Verzerrung
• Schnelle, automatisierte Messabläufe mit Zertifikatdruck und Datenexport nach Excel

Technische Daten

• Modell: Type 9719
• Marke: HBK
• Produkttyp: Hochdruck-Kalibriersystem für Mikrofone
• Kalibrierzweck: Pegellinearität und Messung harmonischer Verzerrungen
• Zielgeräte: Messmikrofone und Drucksensoren
• Kalibrierbereich: 94–171 dB rms (14 µBar bis 0,1 Bar Spitze) @ 500 Hz
• Max. Schalldruckpegel: 171 dB rms
• Quellverzerrung: ≤ 0,5 % @ 171 dB rms
• Verzerrungsmessungen: 2., 3. und Gesamtverzerrung
• Methode: Vergleich mit Hochdruck-Monitormikrofon (IEC 61094-5)
• Verfahren: Pegelzunahme in Schritten von 1 dB oder mehr; Aufzeichnung von rms, neg. Peak, pos. Peak und Verzerrung pro Schritt
• Automatisierung & Ausgabe: automatisierte Messung, Zertifikatdruck, Excel-Export
• Dokumentation: ausführliche Bedienungsanleitung inklusive

Hersteller

• HBK
