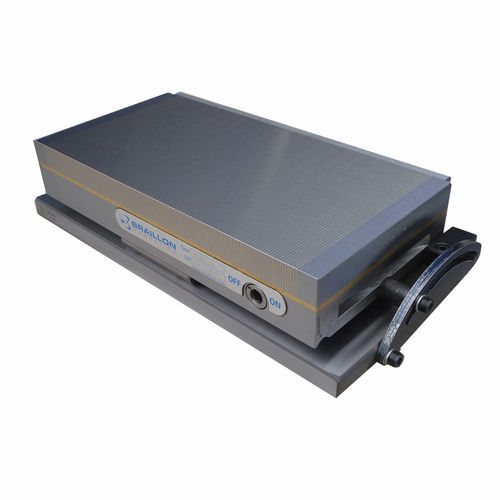

Permanentmagnet-Magnetspannplatte 12.01Sinustischzum Schleifenfür Dreharbeiten
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Möchten Sie direkt kaufen?
Besuchen Sie unseren Shop.
Eigenschaften
- Technologie
- Permanentmagnet
- Typ
- Sinustisch
- Anwendung
- zum Schleifen, für Dreharbeiten, für EDM, für Metrologie-Anwendungen
Beschreibung
niedrige Bauhöhe
. Standard Permanent Magnetspannplatte Typ PF2
. Grundkörper in Stahlausführung, gehärtet HRC 60
. Präzisionsgeschliffen für höchste Genauigkeit
. Schwenkung um die Längsachse: von 0 bis 45°
Lieferumfang:
- 1 Bedienschlüssel
- Anschläge
- Sinustabelle
Verwendung :SchleifenErodieren (EDM)Messen
Winkelgenauigkeit :± 5'' Sek.Parallelität :± 0.003/100 mmNennhaftkraft :120 N/cm²Polteilung :2 mm0.5 mm Messing1.5 mm StahlAbnutzbarkeit der aktiven Fläche :8 mmMagnetfeldhöhe :4 mm
Optionen :- Andere Magnetspannplatten auf Anfrage
- Schwenkung um die Kurzachse
- Adaption für Palettiersystem: Erowa, 3R, Hirschmann, Vischer & Boli,…
- Befestigungsnut (siehe Bild 3) in Grundplatte
