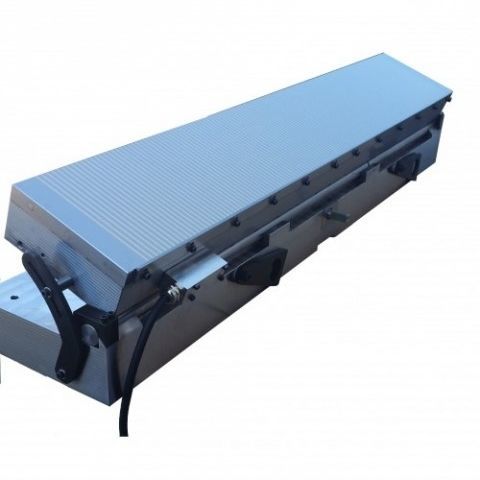

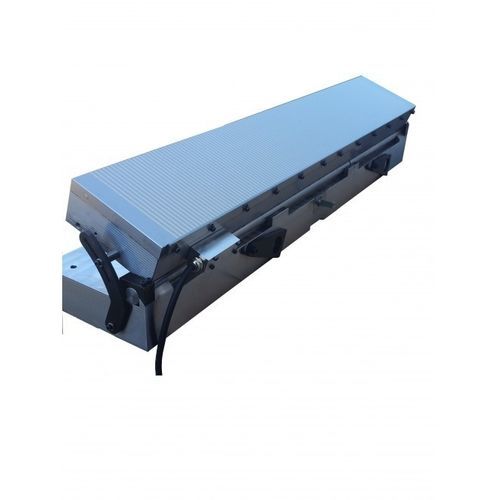

Sinustisch-Magnetspannplatte 12.07.5 series

zum Schleifenfür Dreharbeitenfür EDM

Robuste Konstruktion wasserdichte Konstruktion . Grundkörper in Stahlausführung, gehärtet HRC 60 und präzisionsgeschliffen . Höchste Genauigkeit . Schwenkung um die Längsachse: von 0 bis 45° . Standard mit Feinpol Elektropermanent-Magnetplatte EPEFINE2 . Erläuterung Tabelle: D= Leistung Lieferumfang: . Wahlweise 3m, 6m oder 10m Kabel, an der kurzen Seite . Lang- und kurzseitige Anschläge . Spannpratzen Anwendungen : Schleifen Erodieren (EDM) Messen Winkelgenauigkeit : ± 5'' Sek. Parallelität : ± 0.003/100 mm Nennhaftkraft : 110 N/cm² Polteilung : 5 mm Abnutzbarkeit der aktiven Fläche : 8 mm Magnetfeldhöhe : 4 mm Optionen : - Andere Magnetspannplatten auf Anfrage - Schwenkung um die Kurzachse - Adaption für Palettiersystem: Erowa, 3R, Hirschmann, Vischer & Boli,… - Befestigungsnut (siehe Bild 3) in Grundplatte
