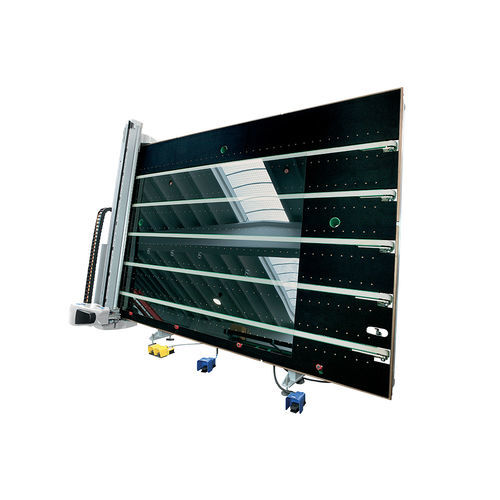

Schneidtisch für Glas 363 EVO series

elektrischLuftkissenVakuum

Überblick
Integrierter Tisch für Beladung, Schneiden, Schleifen, Markierung und Breakout mit manuellen oder automatischen Belade‑ und Breakout‑Modulen. Kann mit Schneidetischen für Verbundglas gekoppelt werden. Erhältlich in fester und kippbarer Ausführung. Ausgestattet mit Luftkissen und Schnellschließung, Förderband, automatischer Auswahl der Schneiddrücke, Shape Scanner + Scan Cad, On‑Machine‑Optimierer und BCMS Windows zur Prozessverwaltung.

Hauptmerkmale
Die 363 EVO ist die leistungsstarke Schneideplattform von Bottero, entwickelt für flexible industrielle Glasbearbeitung. Möglichkeit, die Maschine mit bis zu zwei zusätzlichen Werkzeugen neben dem Schneidwerkzeug auszustatten (z. B. Low‑E‑Schleifen, CO2‑Laser oder automatische Etikettierung). Geeignet für die Integration in automatisierte Produktionslinien und Industry‑4.0‑Umgebungen.

Wesentliche Anwendungselemente

• Oberflächenabtragsystem für Low‑E‑Glas mit 200‑mm‑Außenrad; max. Arbeitsgeschwindigkeit 200 m/min. Optimierter Annäherungsweg und Pfad für Konturschnitte; automatische Messung des Schleifscheibenverschleißes. Möglichkeit zur Verwendung von Schleifscheiben unterschiedlicher Dicke und Entfernung von Schutzfolien (TPF). Vollflächige Abdeckung und Absaugung zur Minimierung von Staubverteilung.
• CO2‑Lasermarkiersystem für dauerhafte, hochauflösende Kennzeichnung auf Glasoberflächen.
• Automatisches Etikettiersystem zur Rückverfolgbarkeit des Glases; Etikettier‑ und Schnittzyklen können gleichzeitig mit flexibler Etikettenposition und Drucktext ausgeführt werden.

Eigenschaften - Schneidebrücke
Quer zur Maschine angeordnete Stahl‑Schneidebrücke für maximale Steifigkeit und Torsionsfestigkeit.

• Antrieb: zwei bürstenlose Motoren mit Ritzel‑Riementransmission.
• Übertragung: elektrische Achsmotoren für präzise und ausgeglichene Bewegung entlang der Brücke.
• Wagenführung: hochpräzise, geräuscharme lineare Gleitführungen, geschliffen und auf bearbeiteter Fläche montiert.

Eigenschaften - Wagen und Schneidkopf

• Schnitt: motorisierter Schneidkopf aus Aluminiumlegierung mit Stange und Schneid‑ oder Kunststoffanriss‑Werkzeug. Automatische Messung der Glasdicke mittels Linearcoder und automatisches Laden der Schneidparameter aus der Software. Schneiddruck geregelt durch eine proportionale Magnetventil‑Steuerung und System zur Kompensation der Glasoberfläche.
• Sicherheit: Glassensor und Bruchstelle am Stangenende mit kontrollierter Bruchstelle, leicht austauschbar, um mechanische Belastungen an Wagen und Brücke bei Kollisionen zu vermeiden.
• Wagen: Aluminiumwagen mit Onboard‑Steuerung und Elektronik für Kopfverwaltung; optischer Sensor für elektronisches Ausrichten des Werkstücks und automatische Formerfassung via Shape Scanner.

Eigenschaften - Brückenhandling

• Führungen: hochpräzise Linearführungen auf der gegenüberliegenden Seite der Bedienerbruchstelle, um Ablagerungen auf der Führung zu vermeiden.
• Zahnräder/Zahnstangen: präzisionsbearbeitete Zahnstangen, die maximale Positionier‑ und Schneidgenauigkeit gewährleisten, nach unten ausgerichtet, um Schmutzansammlungen zu verhindern.
• Materialien: Komponenten aus hochbeständigen, verschleißarmen Materialien für langzeitoptimale Leistung.
• Wartung: leicht zugängliche Komponenten für schnelle und unmittelbare Wartungsarbeiten.

Technische Daten

• Maximale Brückengeschwindigkeit beim Schneiden: 160 m/min
• Maximale Wagen‑Geschwindigkeit beim Schneiden: 200 m/min
• Maximale Wagen‑Geschwindigkeit beim Schneiden (alternativer Eintrag): 160 m/min*
• Maximale Wagen‑Geschwindigkeit mit 2 Werkzeugen (Cut + PPL): 200 m/min
• Maximale Wagen‑Geschwindigkeit mit 2 Werkzeugen (Cut + Laser): 160 m/min
• Maximale Brückengeschwindigkeit mit 2 Werkzeugen: 160 m/min*
• Maximale Brückengeschwindigkeit mit 3 Werkzeugen: 160 m/min*
• (* ) 100 m/min mit TPF
• Standard schneidbare Dicken: 2 ÷ 19 mm
• Optionale Dicken: 2 ÷ 25 mm
• Schnittgenauigkeit bei geraden Prozessen: ±0,15 mm
• Arbeitstischhöhe: 930 ± 20 mm
• 363 EVO Regular - Abmessungen: 4825 x 3822 mm
• 363 EVO Regular - Max. verarbeitbare Plattenabmessung: 3810 x 2750 mm
• 363 EVO Jumbo - Abmessungen: 7125 x 4427 mm
• 363 EVO Jumbo - Max. verarbeitbare Plattenabmessung: 6100 x 3355 mm
