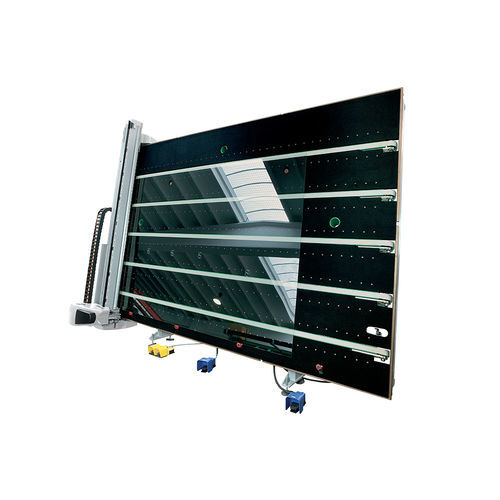

Schneidtisch für Glas 363 BKM series

LuftkissenPortalautomatisch

Produktübersicht
Integrierter Tisch zum Be- und Entladen, Schneiden, Schleifen, Markieren und Abbrechen von Flachglas, verfügbar mit manuellen oder automatischen Be-/Entlademodulen und kompatibel mit Schneidtischen für Verbundglas. Der 363 BKM ist in festen und kippbaren Ausführungen lieferbar und verfügt über ein Luftkissen mit Schnellverschluss, Bandförderer, automatische Auswahl der Schneiddrücke, Shape Scanner + ScanCad, Maschinenoptimierer und BCMS Windows-Steuerung.

Hauptmerkmale

• Entwickelt für Glashersteller, die auf automatisierte, flexible Schneidsysteme umstellen möchten. BKM-Tische verbinden einfache Bedienung mit industrieller Zuverlässigkeit auf Basis einer gemeinsamen Entwicklungsplattform.
• Führt lineare Schnitte und Konturschnitte auf Platten mit 2 bis 19 mm Dicke aus und eignet sich für Klein- und Mittelserien sowie Sonderteile.
• Erhältlich als eigenständige Einheit (Be- und Entladung, Schneiden und Abbrechen am Paneel) oder als feste Struktur für inline-Integration mit hoher Produktivität. Umfangreiches Zubehörprogramm verfügbar.

Funktionen
Jedes konstruktive und funktionale Merkmal der BKM-Baureihe ist auf höchste Schnittgenauigkeit und maximale Produktivität ausgelegt.

Schneidebrücke

• Struktur: Stahl-Schneidebrücke quer zur Maschine montiert für maximale Steifigkeit und Torsionsfestigkeit.
• Antrieb: Doppelter bürstenloser Motor mit Portalübertragung für kraftvolle, gleichmäßige Bewegung.
• Wagenführung: Hochpräzise, geräuscharme Linearschienen, geschliffen und auf bearbeiteter Oberfläche montiert für stabilen Lauf.

Wagen und Schneidkopf

• Schnitt: Motorisierter Schneidkopf mit Aluminiumlegierungsgehäuse und Stange für Schneidwerkzeuge oder Kunststoffschnitt. Automatische Glasdickenmessung per Linearschreiber und automatisches Laden der Schneidparameter aus der Software. Schneiddruckregelung über proportionale Magnetventile und Oberflächenkompensationssystem.
• Sicherheit: Glaspräsenzsensor und Stangenendelement mit kontrollierbarer Bruchstelle, leicht austauschbar zum Schutz von Wagen und Brücke bei Kollisionen.
• Wagen: Aluminiumwagen mit Steuer- und Managementelektronik für den Kopf, ausgestattet mit optischem Sensor für elektronische Ausrichtung des Blechs und automatische Formerfassung via Shape Scanner.

Brückenführung

• Führungen: Hochpräzise, geräuscharme Brückenführungen, geschliffen und auf bearbeitetem Bett montiert, gewährleisten einen absolut geraden Schnitt ohne Nachstellbedarf.
• Zahnstangen: Geschliffene Zahnstangen für maximale Positionier- und Schnittgenauigkeit, nach unten gerichtet, um Schmutzansammlungen zu vermeiden.
• Materialien: Dauerhafte, verschleißarme Komponenten für langfristige Leistung; leicht zugängliche Bauteile für schnelle Wartung.

Technische Daten
Arbeitsgeschwindigkeit
Maximale Brückengeschwindigkeit: 150 m/min
Maximale Wagen-geschwindigkeit: 150 m/min
Maximale Schleifgeschwindigkeit (Easy deletion): 80 m/min

Genauigkeit
Schnittgenauigkeit bei geraden Prozessen: ± 0,15 mm

Bearbeitbare Dicken
Glassdicke: 2 ÷ 19 mm

Arbeitstisch
Arbeitstischhöhe: 930 ± 40 mm

Versionen
363 BKM Regular - Abmessungen: 5250 x 2905 mm; Max. Blech (Regular): 3810 x 2750 mm
363 BKM Jumbo - Abmessungen: 7600 x 2905 mm; Max. Blech (Jumbo): 6100 x 3355 mm

Merkmale / technische Spezifikationen

• Modell: 363 BKM
• Maximale Brückengeschwindigkeit: 150 m/min
• Maximale Wagen-geschwindigkeit: 150 m/min
• Maximale Schleifgeschwindigkeit (Easy deletion): 80 m/min
• Schnittgenauigkeit (gerade Prozesse): ± 0,15 mm
• Bearbeitbare Glassdicke: 2 ÷ 19 mm
• Arbeitstischhöhe: 930 ± 40 mm
• Regular Abmessungen: 5250 x 2905 mm; Max. Blech Regular: 3810 x 2750 mm
• Jumbo Abmessungen: 7600 x 2905 mm; Max. Blech Jumbo: 6100 x 3355 mm
