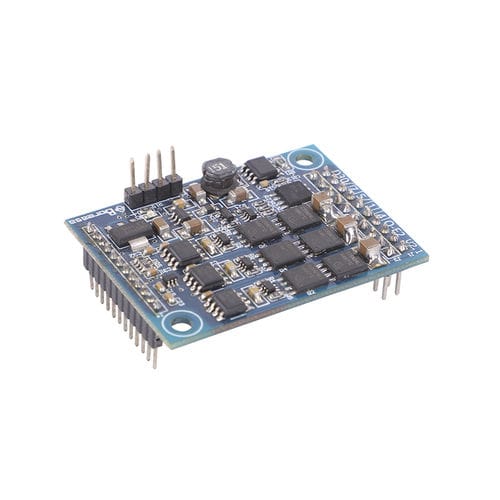

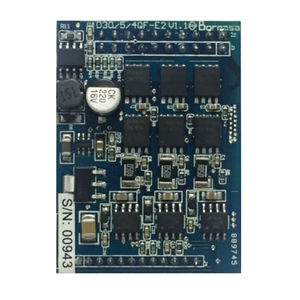

Motorantrieb mit integriertem Controller D30/7.5/4Q-E2

BLDC

Allgemeine Spezifikationen: Mikroprozessor:STM32F103C8T6 Wirkungsgrad:95% Abmessungen:35 x 48 mm Betriebsmodus: Grundlegende Betriebsart:Closed-Loop (Standard), Open-Loop (optional) Leistungs-/Strombegrenzung: Leistungs- oder strombegrenzender Betriebsmodus (vom Benutzer konfigurierbar), so dass der Umrichter auch bei Überschreitung der voreingestellten Leistungs-/Stromgrenzen sicher arbeiten kann. Standard ist Strombegrenzung (15 A) Allgemeine Beschreibung: Der D30/7.5/4Q-E2 ist ein kleiner digitaler 4-Quadranten-Regler für die Steuerung von bürstenlosen Boreasa-Gebläsen bis zu 225 W, die mit digitalen Hall-Sensoren ausgestattet sind. Dieser Treiber ist so konzipiert, dass er in die Elektronikplatine des Kunden integriert werden kann. Er ist auch mit dem Boreasa Evaluation Board kompatibel. Merkmale -Digitale Drehzahlregelung - arbeitet als "closed loop" Drehzahlregler -Maximale Drehzahl 60'000 U/min (Motor mit 1 Polpaar) -Sollwertvorgabe durch PWM oder externe Analogspannung (0 ... +3.3 V) -4 verschiedene Drehzahlbereiche wählbar -Vorgabe der Drehrichtung durch ein digitales Signal -Endstufe kann ein- oder ausgeschaltet werden -Maximale Ausgangsstromgrenze bis 15 A einstellbar -Mit dem Ausgang "FG" kann die Motordrehzahl überwacht werden -Statusanzeige über den Ausgang "Ready -Motorblockierschutz (Strombegrenzung bei blockiertem Motor) -Schutzfunktionen: Unterspannungs-, Überspannungs- und Kurzschlussschutz -Standardisierte Steckerleiste, Raster 2,54 mm und 2 mm -Der eingebaute Shunt-Regler dient zur Begrenzung der Versorgungsspannung des Reglers. -Ein Analogeingang kann zur Erfassung der Temperatur des Motors verwendet werden
