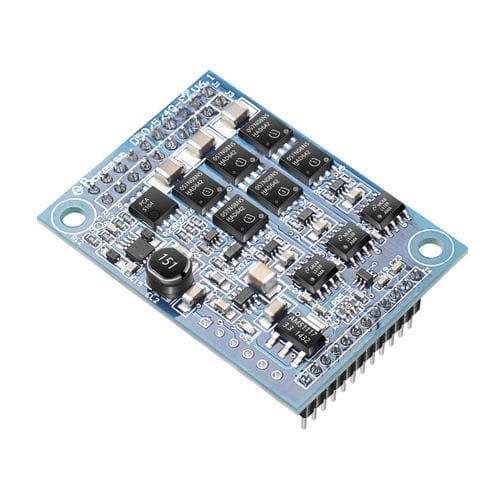

Motorantrieb mit integriertem Controller D30/5/4Q-E2

BLDC

Allgemeine Spezifikationen: Mikroprozessor:STM32F103C8T6 Wirkungsgrad:95% Abmessungen:35 x 48 mm Betriebsmodus: Grundlegende Betriebsart:Closed-Loop (Standard), Open-Loop (optional) Leistungs-/Strombegrenzung: Betriebsmodus mit Leistungs- oder Strombegrenzung (vom Benutzer konfigurierbar), so dass der Frequenzumrichter auch dann noch sicher arbeiten kann, wenn er die voreingestellten Leistungs-/Stromgrenzen überschreitet. Die Voreinstellung ist Strombegrenzung (15 A) Allgemeine Beschreibung: Der D30/5/4Q-E2 ist ein kleiner digitaler 4-Quadranten-Treiber für die Steuerung von bürstenlosen Boreasa-Gebläsen bis zu 150 W, die mit digitalen Hallsensoren ausgestattet sind. Dieser Treiber ist so konzipiert, dass er in die Elektronikplatine des Kunden integriert werden kann. Er ist auch mit dem Boreasa Evaluation Board kompatibel. Merkmale -Werteingang über PWM oder externe Analogspannung (0 ... +3,3 V) -Parameter können über 4 externe Digitaleingänge (DigIN) eingestellt werden -Vorgabe der Drehrichtung durch ein digitales Signal -Endstufe kann aktiviert oder deaktiviert werden -Maximale Ausgangsspitzenstromgrenze einstellbar bis 15 A -Motordrehzahl kann mit dem Ausgang "FG" überwacht werden -Statusanzeige über den Ausgang "Ready -Motorblockierschutz (Strombegrenzung bei blockiertem Motor) -Genormte Steckerleiste, Raster 2,54 mm und 2 mm -Ein Analogeingang kann zur Erfassung der Motortemperatur verwendet werden -Der eingebaute Nebenschlussregler dient zur Begrenzung der Versorgungsspannung des Reglers. Eine robuste PI-Drehzahlregelung ist eine ideale Voraussetzung für den sofortigen Einsatz. Das preisgünstige und miniaturisierte OEM-Modul fügt sich nahtlos in viele Anwendungen ein Für Entwicklungen bietet Boreasa ein umfassendes Interface/Evaluation Board: das D50/5/4Q-M2 Board.
