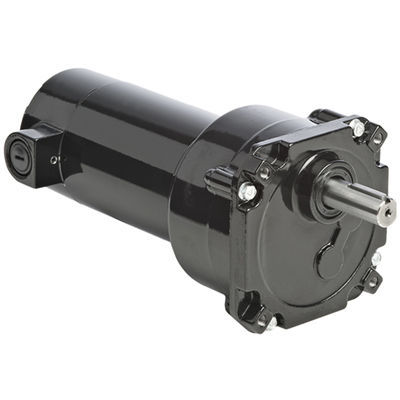

DC-Getriebemotor Model 1163

bürstenbehaftetStirnradschrägverzahnt

Produktübersicht
DC-Getriebemotor mit Parallelwelle, metrische 24A-Z Baureihe, Modell 1163. Der 24A-Motor liefert hohen Anlaufmoment, einstellbare Drehzahl und konstante Leistung über verschiedene Betriebsbedingungen. Das Getriebegehäuse ist unbelüftet und die Verzahnung dauer­geschmiert für lange Lebensdauer.

Spezifikationen

• Drehzahl (rpm): 9,6
• Nennmoment (Nm): 11,3
• Nennmoment (lb-in): 100
• Spitzenmoment (Nm): 13
• Spitzenmoment (lb-in): 115
• Leistung (W): 23
• Leistung (HP): 1/32
• Spannung: 180 V DC
• Strom: 0,18 A
• Übersetzungsverhältnis: 180
• Radiallast (N): 555
• Radiallast (lbs): 125
• Länge XH (mm): 199
• Länge XH (inch): 7,82
• Gewicht (kg): 2,3
• Gewicht (lbs): 5
• Anschlussdiagramm: 07410097
• Produkttyp: 24A4BEPM-Z4
• HPDecimal: 0,0312

Standardmerkmale

• Metrische Befestigungsgewinde und metrische Antriebswellenabmessungen.
• Der 24A-Motor bietet hohen Anlaufmoment, einstellbare Drehzahl und vorhersehbare Leistung unter verschiedenen Betriebsbedingungen.
• Unbelüftetes Getriebegehäuse zum Schutz der internen Komponenten.
• Industrielle Lippendichtungen an Motor- und Abtriebswelle.
• Nadel­lager an der Abtriebswelle zur Erhöhung der radialen Tragfähigkeit und Lebensdauer.
• Dauer­geschmierte Verzahnung mit Öl für lange Betriebsintervalle.
• Breites, verstärktes thermoplastisches Schrägrad in der Eingangsstufe für Laufruhe und breite gehärtete Stahlstirnräder in den Folge­stufen für hohe Abtriebsdrehmomente und lange Lebensdauer.
• Schrägverzahnung am Motorwellen-Pinion präzise gefertigt für maximale Festigkeit und minimale Geräuschentwicklung.
• Geräuschgeprüfte Kugellager, dauerhaft geschmiert.
• Gesperrtes Lager minimiert Axialspiel.
• Die Leistungsangaben der 180V-Modelle basieren auf Verwendung mit einem ungefilterten SCR-Drehzahlregler (Formfaktor = 1,6).

Verfügbare Zeichnungen & Dokumente

• CAD-Zeichnungen: PDF, DWG, STEP verfügbar für Modell 1163.
• Schaltplan: wiring-diagram-07410097 (Referenz).
• Sicherheitsdatenblatt: Texaco Rando Sicherheitsdatenblatt (Referenz).

Optionale Zubehörteile

• L‑Halterungs‑Kit für metrische Typen 30R, 33A, 30R-D, 24A-D, 24A-Z (Modell 1968).
• L‑Halterungs‑Kit für 30R- und 33A‑Motoren, 30R-D, 22B-D, 22B-Z, 24A-D, 24A-Z und 33A-Z Getriebemotoren (Modell 5968).
• IP‑44 Kit für 24A Motoren (Modell 0976).

Passende Steuerungen & Ersatzteile

• Passende ungefilterte SCR DC-Drehzahlregler (Beispiele auf Seiten: 0865, 0866).
• Ersatzteile und Kohlebürsten für die 24A-Serie (Beispiel-Teilenummern in der Dokumentation).

Technische Daten

• Drehzahl: 9,6 rpm
• Nennmoment: 11,3 Nm (100 lb-in)
• Spitzenmoment: 13 Nm (115 lb-in)
• Leistung: 23 W (1/32 HP, HPDecimal 0,0312)
• Spannung: 180 V DC
• Strom: 0,18 A
• Übersetzungsverhältnis: 180
• Radiallast: 555 N (125 lbs)
• Länge XH: 199 mm (7,82 in)
• Gewicht: 2,3 kg (5 lbs)
• Referenz Anschlussdiagramm: 07410097
• Produkttyp: 24A4BEPM-Z4
