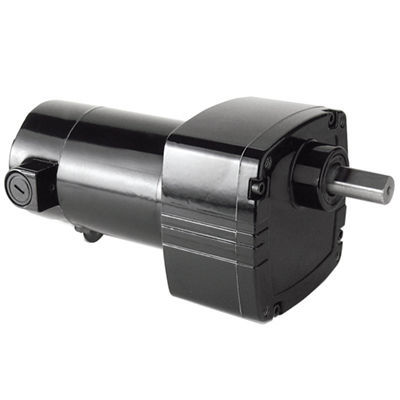

DC-Getriebemotor Model 1395

StirnradschrägverzahntParallelwellen

Produkt
Gleichstrom-Getriebemotor mit Parallelwelle Modell 1395 aus der metrischen 24A‑D‑Serie, vorgesehen für industrielle Anwendungen mit kompakter Montage, hohem Anlaufmoment und regelbarer Drehzahl.

Standardmerkmale

• Metrische Befestigungsgewinde und metrische Abmessungen der Antriebswelle.
• 24A‑Motor liefert hohes Anlaufmoment, einstellbare Drehzahl und vorhersehbares Verhalten unter verschiedenen Betriebsbedingungen.
• Unbelüftetes Getriebegehäuse.
• Industrielle Lippendichtungen an Motor- und Abtriebswellen.
• Nadellager an der Abtriebswelle für erhöhte radiale Belastbarkeit und lange Lebensdauer.
• Dauerhaft geschmierte Zahnräder mit Ölfüllung für lange Lebensdauer.
• Verstärktes thermoplastisches Stirnrad (Schrägzahn) in der Eingangsstufe zur Geräuschreduzierung und gehärtete Stahlstirnräder in den nachfolgenden Stufen für hohes Abtriebsdrehmoment.
• Schrägverzahntes Ritzel präzise auf der Motorwelle gefertigt für maximale Festigkeit und minimales Geräusch.
• Die Leistungsangaben der 180V-Modelle basieren auf Verwendung mit einer ungefilterten SCR-Drehzahlregelung (Formfaktor = 1,6).

Verfügbare Downloads / Zeichnungsarten

• INFM0015-B: PDF / DWG / STEP (CAD-Zeichnungen für Modell 1395)
• Schaltplan: 07410097 (Schaltplan verfügbar)
• Sicherheitsdatenblatt: Texaco Rando Sicherheitsdatenblatt (zugehöriges SDS)

Optionale Zubehörteile

• L‑Winkel‑Satz für metrische Typen 30R, 33A, 30R‑D, 24A‑D, 24A‑Z (Modell 1968)
• IP‑44‑Kit für 24A‑Motoren (Modell 0976)

Verfügbarkeit
Bestellmenge: 1-25.

Technische Daten

• Drehzahl (U/min): 29
• Nenndrehmoment (Nm): 4,1
• Nenndrehmoment (lb-in): 40
• Spitzenmoment (Nm): 6,2
• Spitzenmoment (lb-in): 55
• Leistung (W): 23
• Leistung (HP): 1/32
• Spannung (V): 180
• Strom (A): 0,18
• Übersetzungsverhältnis: 60
• Radialbelastung (N): 285
• Radialbelastung (lbs): 65
• Länge XH (mm): 171
• Länge XH (inch): 6.72
• Gewicht (kg): 2,0
• Gewicht (lbs): 4,5
• Anschlussplan: 07410097
• Produkttyp: 24A4BEPM-D3
• HPDecimal: 0,0312
