BLDC-Getriebemotor 7032

bürstenloser GleichstrommotorPlanetenParallelwellen

Produkt

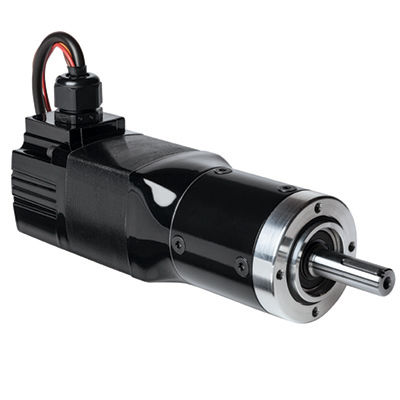

Modell 7032 — Metrische Serie 22B4-60P, 24V In-Line Planetengetriebemotor mit bürstenlosem DC-Motor (BLDC) und paralleler Welle.

CAD-Zeichnungen

• INFM0408-A (PDF)
• INFM0408-A (DWG)
• INFM0408-A (STEP)

Schaltplan

• 07410825 (PDF)

Sicherheitsdatenblätter

• Super Lube Safety Data Sheet (PDF)

Hervorgehoben

• Bodine 22B4-60P planetary gearmotor Produktbroschüre (PDF)

Optionale Zubehörteile

• Encoder-Wellen-Kit (Modell 0964)
• Flansch-Kit für Typ 60P Getriebemotoren (metrisch) (Modell 0961)

Standardmerkmale

• Erfordert ein 24V BLDC-Steuergerät für einen Kommutationswinkel von 120°
• Bis zu doppelt so viel Drehmoment wie konventionelle parallelwellen-Getriebe (schräg/gerade) ähnlicher Größe
• Unbelüftetes Getriebegehäuse, Montage in jeder Lage möglich
• Dauerhaft geschmiert mit Hochleistungs-Schmierstoff
• Härtungsstahlzahnräder für lange Lebensdauer und maximale Leistung
• Standard-Spiel < 60 Winkelsekunden

Technische Daten / Spezifikationen

• Drehzahl (1/min): 313
• Nennmoment (Nm): 2.7
• Nennspannung: 24V
• Strom (24V Modell): 5.6 A
• Spitzenmoment (Nm): 12
• Leistung (Watt): 93
• Übersetzungsverhältnis: 8:1
• Radiallast (N): 249
• Länge XH (inch): 7.0
• Gewicht (lbs): 5.1
• Produkttyp: 22B4FEBL-60P1
• Zusatzwelle: NEIN
• Leistungsdezimal (HP): 0.125 (1/8)
