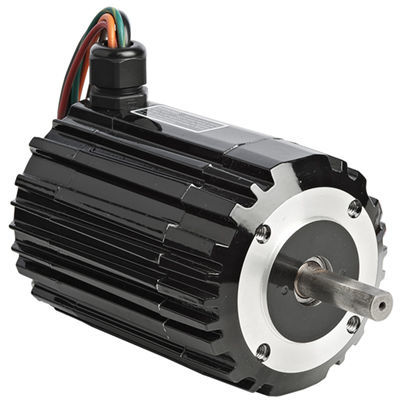

Bürstenloser Motor 3317

mit elektronischer StromwandlungDCBLDC

Produkt
Modell 3317 — 34B-Serie, BLDC-Motor für industrielle Anwendungen, kompakte Bauform mit elektronischer Kommutierung.

Hauptspezifikationen

• Drehzahl: 10.000 rpm
• Nennmoment: 33 oz-in (≈0,233 N·m)
• Nennspannung: 130 V
• Motorleistung: 1/3 HP (≈0,25 kW)
• Drehmomentkonstante: 14,5 oz-in/A
• Spannungskonstante: 10,7 V/krpm
• Wicklungswiderstand: 1,7 Ω
• Wicklungsinduktivität: 4,6 mH
• Rotorträgheit: 0,0154 oz-in·s
• Radialbelastung: 42 lbs (≈19,05 kgf)
• Gesamtlänge (XH): 4,56 in (≈115,8 mm)
• Gewicht: 7 lbs (≈3,18 kg)
• Produkttyp: 34B4BEBL
• Zubehörwelle: Nein
• Anschlussdiagramm Referenz: 07410268

CAD-Zeichnungen und Anschlussdiagramm

• CAD-Zeichnungen für Modell 3317 verfügbar in PDF-, DWG- und STEP-Formaten
• Anschlussdiagramm verfügbar (Referenz 07410268)

Optionale Zubehörteile

• L-Halter-Kit für 34B- und 34R-Motoren (Modell 0979)
• 6-Fuß-Kabelkit für eingebaute BLDC-Steuerungen (Modell 3982)

Standardmerkmale

• Vollständig geschlossen, nicht belüftet (IP-44)
• Steckverbinder erleichtern elektrische Verbindungen
• Elektronische Kommutierung für leisen Betrieb und reduzierte EMI; eliminiert Bürstenwartung
• Gepresste Hall-Sensor-Baugruppe für präzise Kommutierung
• Gewickelter Stator mit freiliegenden Lamellen für effektiven Wärmetransfer und maximale Leistung pro Gehäusegröße
• Seltene-Erden-Magnete auf dem Rotor für hohes Drehmoment und geringe Rotorinertie

Technische Daten

• Drehzahl (rpm): 10.000
• Nennmoment (oz-in): 33 (≈0,233 N·m)
• Nennspannung: 130 V
• Motor-HP: 1/3 (≈0,25 kW)
• Drehmomentkonstante (oz-in/A): 14,5
• Spannungskonstante (V/krpm): 10,7
• Wicklungswiderstand (Ω): 1,7
• Wicklungsinduktivität (mH): 4,6
• Rotorträgheit (oz-in·s): 0,0154
• Radiallast (lbs): 42 (≈19,05 kgf)
• Länge XH (in): 4,56 (≈115,8 mm)
• Gewicht (lbs): 7 (≈3,18 kg)
• Produkttyp: 34B4BEBL
• Zubehörwelle: NO
• Anschlussdiagramm: 07410268
