USV / 24 V UPSI-2406R2DP1MB

24 VDCDCLi-Ion

Kurzübersicht

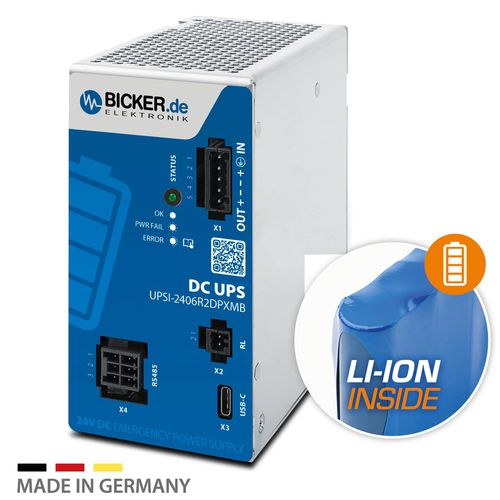

Die UPSI-2406R2DP1MB ist eine µC‑gesteuerte DC‑USV für die Montage auf DIN‑Schiene. Sie bietet kompakte, zuverlässige 24 V DC‑Notversorgung mit integriertem Li‑Ion‑Energiespeicher und Schnittstellen zur Systemintegration (USB‑C, RS485 Modbus). Entwickelt für Steuerungs‑ und Automatisierungsanwendungen zum Schutz vor Stromausfall, Spannungseinbrüchen und Flicker.

Hauptmerkmale

• Integriertes Lithium‑Ion‑Akkupack mit IEC 62133‑2 Sicherheitszertifizierung
• Frontseitige USB‑C‑ und RS485 (Modbus) Schnittstellen für Monitoring und Steuerung
• Intelligentes Power‑Sharing zur Last‑/Ladeaufteilung
• Regelung der Ausgangsspannung im Backup‑Modus zur Stabilisierung angeschlossener Geräte
• Mindestlasterkennung und Smart Battery Lock gegen schleichende Entladung
• Power‑Fail‑Timer und Relais‑Kontakt für externe Signalisierung
• Plug & Play: vom Betriebssystem als USV erkannt; erweiterte Funktionen via UPScom
• Shutdown und automatischer Reboot für angeschlossene IPCs
• Zulassungen: IEC/EN/UL 61010‑1 / -2‑201

Beschreibung (ausführlich)
Die µC‑gesteuerte DC‑USV basiert auf bewährter UPSI‑Technologie und integriertem Li‑Ion‑Speicher für eine kompakte, leistungsdichte Versorgung von DC‑Lasten. Gegenüber Blei‑Säure‑Lösungen bietet die Li‑Ion‑Speicherung höhere Energiedichte, mehr Ladezyklen und längere Lebensdauer. Optimierte Leistungselektronik stellt eine stabile Versorgung sicher und minimiert Ausfall‑ und Datenverlust‑Risiken. Eine automatische Reboot‑Funktion startet Systeme nach Wiederkehr der Eingangsspannung neu.

Störfestigkeit (Surge & Burst) und Schutzfunktionen
Das Gerät erfüllt die Prüfkriterien EN 61000‑4‑4 (Burst) und EN 61000‑4‑5 (Surge) (Details in der Produktdokumentation). Schutzfunktionen umfassen Verpolungsschutz, Kurzschluss‑ und Überstromschutz zur Maximierung der Betriebssicherheit und Verlängerung der Lebensdauer angeschlossener Geräte.

UPScom Management‑Software
Die UPScom Management‑Software bietet ein WEB‑UI (WASM) für Echtzeit‑Monitoring (Ladezustandsanzeige), Parametereinstellung (Load‑Sensor mA, Shutdown‑Verzögerung, maximale Backup‑Zeit, Mindestladezustand vor Systemstart) sowie gesteuerte Shutdowns/Reboots. Cross‑Platform‑Unterstützung für moderne Browser auf x86 und vielen ARM‑64‑Systemen.

Produktmerkmale
Ausgangsspannung: 24 V DC
Max. Ausgangsstrom (konvektionsgekühlt): 4 A
Ausgangsleistung: 96 W
Eingangsspannung: DC
Montage: DIN‑Schiene
USV‑Speichermedium: integrierte Li‑Ion (IEC 62133‑2)

Charakteristiken / technische Spezifikationen

• Modell: UPSI-2406R2DP1MB
• Ausgangsspannung: 24 V DC
• Max. Ausgangsstrom (konvektion): 4 A
• Ausgangsleistung: 96 W
• Eingang: DC
• Bauform: DIN‑Schiene
• Energiespeicher: integrierte Li‑Ion Batterie
• Batteriekapazität (Beispielwert): 37 Wh (variantenabhängig)
• Schnittstellen: USB‑C, RS485 (Modbus)
• Funktionen: Power‑Sharing, Mindestlasterkennung, geregelte Backup‑Ausgangsspannung, Power‑Fail‑Timer, Relaiskontakt, Shutdown & Reboot
• Software: UPScom (Web‑UI / cross‑platform)
• Sicherheit / Zulassungen: IEC/EN/UL 61010‑1 / -2‑201; IEC 62133‑2 (Batterie)
• Betriebstemperaturbereich: 0…+50 °C
• Störfestigkeit: EN 61000‑4‑4 / EN 61000‑4‑5 (siehe Dokumentation)
• Plug & Play: vom Betriebssystem als USV erkannt
• GTIN / EAN: 4251877653936
• WEEE‑Nummer: DE18400369
