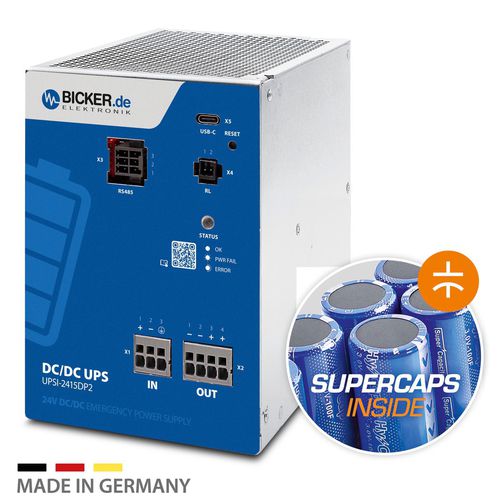

All-in-One-USV UPSI-2415DP2

DC24 Vmit Superkondensator

Die UPSI-2415DP2 ist eine kompakte, intelligente DC-USV im robusten DIN-Rail-Gehäuse für 24V-Applikationen. Sie verwendet wartungsfreie Supercapacitor (EDLC) als Energiespeicher und bietet umfassende Schnittstellen- und Schutzfunktionen für industrielle Steuerungs- und Automatisierungsanwendungen.

Wichtige Merkmale

• Bis zu 500.000 Lade-/Entladezyklen durch Supercap-Technologie
• Energiemenge ca. 13,5 kJ
• Intelligente Eingangsstromerkennung und Power-Sharing am 24V-Eingang
• USB-C und RS485 (ModBus) Schnittstellen zur Integration und Überwachung
• Geregelte Ausgangsspannung im Backup-Betrieb
• Mindestlasterkennung und Power-fail-Timer-Funktion
• Relaiskontakt bei Stromausfall und Reboot-Funktion
• Ladezustandsanzeige und externes Abschaltsignal
• Optimiertes Ladeverfahren für deutlich kürzere Ladezeiten
• Robuste Elektronik mit eigensicherer Redundanz zur Fehler­toleranz
• Emissionsarmes, effizientes Design entsprechend EN 61000-6-3

Produktbeschreibung (Detail)
Das Gerät verfügt über ein überwachten Batterie-Management-System (BMS) zur kontrollierten Ladung/Entladung und zum Zell-Ausgleich des Supercap-Speichers. Es bietet hohe Störfestigkeit gegen schnelle Transienten und Stoßspannungen (entspricht EN 61000-4-4 und EN 61000-4-5) sowie Schutzfunktionen wie Verpolungsschutz, Kurzschluss- und Überstromschutz. Intelligentes Power Sharing verteilt die Eingangsspannung dynamisch zwischen Last und Ladegerät, um eine Überdimensionierung der vorgelagerten Versorgung zu vermeiden. Management und Überwachung erfolgen über die UPScom-Managementsoftware (plattformübergreifende Web-UI auf WebAssembly-Basis) mit Funktionen für kontrolliertes Herunterfahren, konfigurierbare Parameter (Lastsensor, Shutdown-Verzögerung, maximale Backup-Zeit, Mindestladekapazität, Benachrichtigungen) und automatischem Reboot nach Wiederkehr der Versorgung.

Technische Spezifikationen

• Ausgangsspannung: 24 V DC
• Eingangsspannung: DC
• USV-Speichermedium: Supercap (EDLC)
• Bauform: DIN-Rail
• Ausgangsleistung: 360 W
• Max. Ausgangsstrom (Konvektionskühlung): 15 A
• Betriebstemperaturbereich: -20 … +65 °C
• Energiemenge (Supercap-Pack): ca. 13,5 kJ
• Zyklenfestigkeit Supercaps: bis zu 500.000 Zyklen
• Gewicht: 1,71 kg
• Schnittstellen: USB-C, RS485 (ModBus)
• Management-Software: UPScom (Web-UI / WASM)
• Normen / EMV: Emissionen nach EN 61000-6-3; Immunität gegen Burst/Surge nach EN 61000-4-4 / EN 61000-4-5
• EAN / GTIN-13: 4251877654339
