Schrauberbit-Set / für Innensechskantschraube 4-970-A

für Innensechsrundschraubefür Schlitzfür Spannerschraube

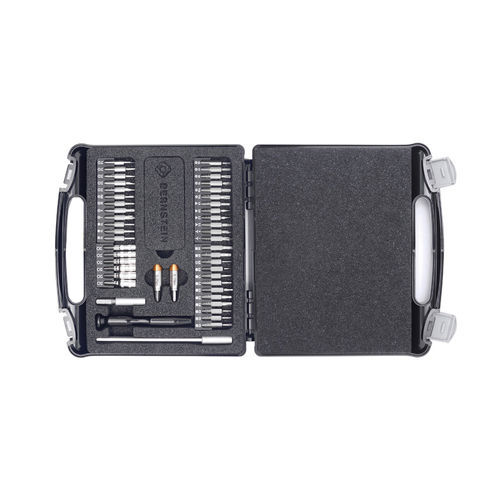

Kompakter Bit-Satz mit zwei voreingestellten Drehmoment-Adaptern (0,1 Nm und 0,2 Nm) für 4 mm (C4) Bits — geliefert im Kunststoffkoffer mit Schaumeinlage. Der Adapter erzeugt ein Klicksignal beim Erreichen des voreingestellten Drehmoments und verhindert ein Überdrehen; empfohlen für Handbetrieb, bei Elektrowerkzeug max. 100 U/min.

Eigenschaften

• Voreingestellter Drehmomente, Inhalt: siehe Stückliste
• Toleranz ±10% (Werkszertifikat auf Anforderung)
• Adapter Ø 8 mm, Länge 22 mm (ohne Schaft). In Verbindung mit Elektrowerkzeug max. Drehzahl 100 U/min.
• 6-kt. Schaft 4,0 mm, Magnet Bitaufnahme 4,0 mm
• Material: Edelstahl und Qualitätswerkzeugstahl
• Verlängerung aus Aluminium mit 4 mm Bit-Aufnahme; ESD-Griff (10^6 bis 10^9 Ohm)
• Im Kunststoffkoffer mit Schaumeinlage
• Maße: 175 x 160 x 45 mm
• Gewicht: 410 g

Anwendungsbereich
Machen Sie aus Ihren 4 mm C4 Bit und einem Halter Ihr perfektes Drehmomentwerkzeug. Diese kleinen Drehmomentwerte sind im Adapter voreingestellt und können zwischen jedem handelsüblichen Haltewerkzeug und einem Bit gespannt werden. Das Klickgeräusch zeigt an, wenn das Drehmoment erreicht ist. Der Adapter kann nicht überdreht werden. Beim Lösen der Schraube findet keine Drehmomententriegelung statt (aufgrund der blockierten Kernwelle), somit ist kein zusätzliches Lösewerkzeug erforderlich (30% höheres Drehmoment beim Lösen). Der Adapter ist vorrangig für den Handbetrieb geeignet. In Verbindung mit Elektrowerkzeug empfehlen wir eine max. Drehzahl von 100 U/min, bei minimaler Klick-Wiederholung.

Technische Produktbeschreibung
Die Adapter sind nach DIN EN ISO 6789 (Handbetätigte Drehmoment-Schraubwerkzeuge) getestet und haben eine Toleranz von ± 10% für mindestens 20.000 Klicks. Der Drehmomentwert sollte vom Anwender über ein Drehmomentmessgerät regelmäßig geprüft werden. Der Adapter funktioniert durch die Rückschlagsicherung der Ratsche und dem Drehmoment in der Buchsenhülse. Das patentierte System besteht zusätzlich aus einer Hohlwelle und einem Dämpfungszylinder. Die Kernwelle ist in der Lage, die mobile Ratsche zu bewegen; der Dämpfungszylinder hat einen Schlitz, damit die Abstandshülse auf der Kernwelle gleiten kann. Wenn das aufgebrachte Drehmoment das voreingestellte Drehmoment übersteigt, wird die Kernwelle untätig, sodass die kontinuierliche Spannung nicht weiter erhöht wird und somit nicht weiter auf die anzuziehende Schraube übertragen wird.

Allgemeine Informationen
Die Drehmoment-Adapter werden oft eingesetzt als Komplettlösung für Arbeiten an elektronischen Geräten, in Schnellwechselsystemen, Roboterstationen, Luft- und Raumfahrt, Medizintechnik oder an jeder Werkbank, wo exaktes Drehmoment benötigt wird.

Inhalt

• Bit-Satz mit Drehmoment-Adapter bestehend aus:
• 4-971 Drehmoment-Adapter 0.1 Nm, für 4 mm Bits
• 4-972 Drehmoment-Adapter 0.2 Nm, für 4 mm Bits
• 6-340-3 C4-Bit-Satz 42 tlg, bestehend aus:
• Schlitz: 1.0, 1.5, 2.0, 2.5, 3.0
• Kreuz-Schlitz: PH000, PH00, PH0, PH1
• Torx: T3, T4, T5, T6, T7, T8, T9, T10, T15
• Sechskant: 0.9, 1.3, 1.5, 2.0, 2.5, 3.0
• Steckschlüssel: 2.5, 3.0, 3.5, 4.0, 4.5, 5.0
• Dreieck: 1.6, 2.0, 2.2, 2.3; Quadrat: S0, S1
• Pentalobe: P2, P5, P6; SIM-Eject; Tri-Point: 0, 1
• 6-340-2 Bit-Verlängerung für 4 mm (5/32 Zoll) 6kt Bits
• 6-340-1 ESD Bit-Halter ableitfähig für 4 mm (5/32 Zoll) 6kt Bits
• 4-564 Bit-Adapter 1/4 Zoll, 4 mm Bits, Länge 42,5 mm

Charakteristiken / Spezifikationen

• Voreingestellte Drehmomentwerte: 0,1 Nm und 0,2 Nm
• Toleranz: ±10% (geprüft, Werkszertifikat auf Anforderung)
• Adapter: Ø 8 mm, Länge 22 mm (ohne Schaft)
• Schaft: 6-kant 4,0 mm; magnetische Bitaufnahme 4,0 mm
• Materialien: Edelstahl und Qualitätswerkzeugstahl; Verlängerung aus Aluminium
• ESD-Griff: ableitfähig, Widerstand 10^6 bis 10^9 Ohm
• Transport: Kunststoffkoffer mit Schaumeinlage
• Abmessungen Koffer: 175 x 160 x 45 mm
• Gewicht (Gesamt): 410 g
