Schrauberbit-Set / Torx 4-970

Phillipsfür Innensechskantschraubefür Schlitz

Produktübersicht

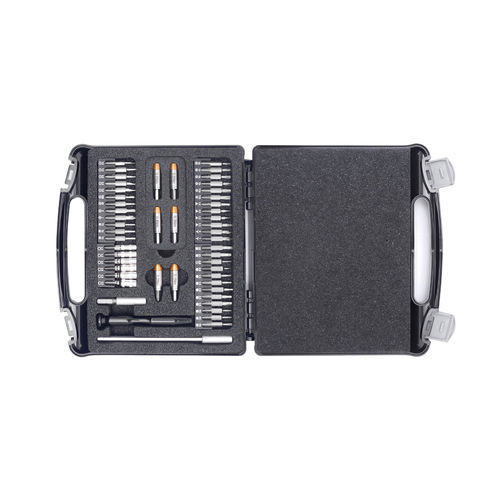

Komplettset 4-970: fünf voreingestellte Drehmoment-Adapter (0,1–0,6 Nm), ein umfassender 42-tlg. C4-Bit-Satz und Zubehör in einem Kunststoffkoffer mit Schaumeinlage für sicheren Transport und geordnete Aufbewahrung. Die Adapter geben ein hörbares Klicksignal beim Erreichen des voreingestellten Drehmoments und verhindern so ein Überdrehen; sie sind vorrangig für Handbetrieb ausgelegt und dürfen mit Elektrowerkzeugen nur bei max. 100 U/min und mit begrenzter Klick-Wiederholung eingesetzt werden.

Produktmerkmale

• Voreingestellte Drehmomente im Lieferumfang; Toleranz ±10 % (Werkszeugnis auf Anfrage)
• Adapter Ø 8 mm, Länge 22 mm (ohne Schaft); Empfehlung bei Einsatz mit Elektrowerkzeug: max. 100 U/min
• Antrieb: 4,0 mm Sechskantschaft, magnetische Bitaufnahme 4,0 mm
• Materialien: Edelstahl und hochwertiger Werkzeugstahl
• Verlängerung aus Aluminium mit 4 mm Bitaufnahme
• ESD-Griff (ableitfähig, 10^6 bis 10^9 ohm)
• Lieferung im Kunststoffkoffer mit Schaumeinlage
• Maße Koffer: 175 x 160 x 45 mm; Gewicht Satz: 427 g

Anwendungsbereich

Die Adapter verwandeln ein 4 mm C4-Bit und einen Halter in ein präzises Drehmomentwerkzeug. Das hörbare Klicksignal zeigt das Erreichen des voreingestellten Drehmoments an und verhindert ein Überdrehen. Beim Lösen der Schraube gibt es keine Drehmomententriegelung (blockierte Kernwelle) – es wird kein zusätzliches Lösewerkzeug benötigt (ca. 30 % höheres Lösemoment). Hauptsächlich für Handbetrieb geeignet; bei Einsatz mit Elektrowerkzeugen wird eine Maximaldrehzahl von 100 U/min und minimale Klick-Wiederholung empfohlen.

Technische Beschreibung

Die Adapter sind nach DIN EN ISO 6789 (handbetätigte Drehmoment-Schraubwerkzeuge) geprüft und halten eine Toleranz von ±10 % für mindestens 20.000 Klicks ein. Der Anwender sollte den Drehmomentwert regelmäßig mit einem Drehmomenterät nachprüfen. Das Funktionsprinzip basiert auf dem Verriegeln des Ratschenmechanismus in der Buchse; das patentierte System besteht aus einer Hohlkernwelle, einer Kernwelle und einem Dämpfungszylinder. Sobald das aufgebrachte Drehmoment den voreingestellten Wert übersteigt, wird die Kernwelle inaktiv und die kontinuierliche Spannungszunahme an der Schraube wird unterbunden.

Inhalt

• 4-971 Drehmoment-Adapter 0,1 Nm für 4 mm Bits
• 4-972 Drehmoment-Adapter 0,2 Nm für 4 mm Bits
• 4-973 Drehmoment-Adapter 0,3 Nm für 4 mm Bits
• 4-974 Drehmoment-Adapter 0,4 Nm für 4 mm Bits
• 4-975 Drehmoment-Adapter 0,5 Nm für 4 mm Bits
• 4-976 Drehmoment-Adapter 0,6 Nm für 4 mm Bits
• 6-340-3 C4-Bit-Satz 42 tlg (Schlitz 1,0–3,0; PH000–PH1; Torx T3–T15; Sechskant 0,9–3,0; Schlüssel 2,5–5,0; Dreieck; Quadrat S0–S1; Pentalobe P2/P5/P6; SIM-Auswurf; Tri-Point 0–1)
• 6-340-2 Bit-Verlängerung für 4 mm (5/32") 6kt Bits
• 6-340-1 ESD-Bit-Halter ableitfähig für 4 mm (5/32") 6kt Bits
• 4-564 Bit-Adapter 1/4" auf 4 mm Bits, Länge 42,5 mm

Charakteristiken / Spezifikationen techn.

• Artikel / Modell: 4-970
• Drehmomentbereich der Adapter: 0,1 — 0,6 Nm (separat voreingestellte Adapter)
• Toleranz: ±10 % (Werkszertifikat auf Anfrage)
• Normen: getestet nach DIN EN ISO 6789 (handbetätigte Drehmoment-Schraubwerkzeuge)
• Haltbarkeit: Toleranz eingehalten für mindestens 20.000 Klicks (regelmäßige Überprüfung empfohlen)
• Adapter-Abmessungen: Ø 8 mm, Länge 22 mm (ohne Schaft)
• Schaft / Aufnahme: 4,0 mm 6kt Schaft, magnetische Bitaufnahme 4,0 mm
• Verlängerung: Aluminium mit 4 mm Bitaufnahme
• Materialien: Edelstahl und Qualitätswerkzeugstahl
• Griff: ESD ableitfähig (10^6 — 10^9 ohm)
• Koffer: Kunststoffkoffer mit Schaumeinlage
• Maße (Koffer): 175 x 160 x 45 mm
• Gewicht (Satz): 427 g
• Empfehlung Elektrowerkzeug: max. Drehzahl 100 U/min (minimale Klick-Wiederholung)
• Funktion: Adapter nicht überdrehbar; beim Lösen keine Drehmomententriegelung (erhöhtes Lösemoment)
