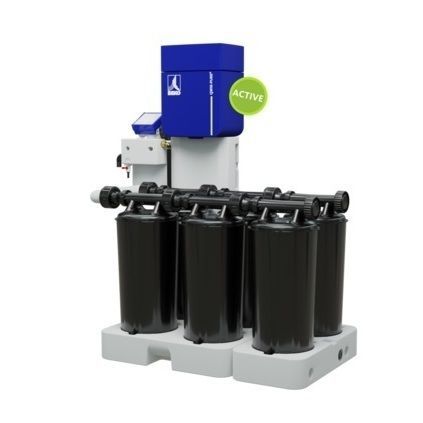

Flüssig/flüssig-Abscheider QWIK-PURE® 90

Koaleszenzfür Luftkompressormit Filter

Produktinformation
QWIK-PURE® passt sich den Betriebsanforderungen an. Jedes QWIK-PURE®-Modell kann je nach Bedarf erweitert oder verkleinert werden. Die identischen Kartuschen über alle Modelle hinweg vereinfachen Beschaffung und Lagerhaltung und erhöhen die Planungssicherheit.

Überblick
QWIK-PURE® ist ein modulares, aktives System zur Öl-Wasser-Trennung für die hygienische und zertifizierte Kondensatbehandlung. Das Design legt Wert auf Kompatibilität, ergonomischen Kartuschenwechsel, eindeutige Statusanzeige und einfache Wartung unter Einhaltung industrieller Hygiene- und Sicherheitsanforderungen.

Technische Daten QWIK-PURE® 90 (Tabelle)
Betriebsart: aktiv
Maximaler Kondensatstrom: 114 l/h
Anschluss Kondensateinlass: 3 x G1/2" außen | 1 x G1" außen | Schlauchstutzen
Anschluss Kondensatablauf: 1 x 23 mm (0.91 in), außen, Schlauchstutzen
Medien: Kompressorenkondensat, ölhaltig
Maximale Ölkonzentration am Kondensatablauf: 20 mg/l
Maximaler Betriebsdruck am Kondensateinlass: 16 bar(g)
Minimale / maximale Betriebstemperatur (Flüssigkeiten und Umgebung): +5 … +50 °C
Relative Luftfeuchte der Umgebung: ≤10 … 80 %, ohne Kondensation
Gewicht: 60 Kg
Anzahl Ersatzkartuschen: 6

Technische Daten der Steuereinheit FRC (Tabelle)
Minimale / maximale Betriebsdruck, Druckluft: 3 … 15 bar(g)
Reinheitsklasse, Druckluft: 2:4:2
Anschluss, Druckluft: 8 mm (0.31 in), außen, Schlauchstutzen
Betriebsspannung: 90 … 264 VAC / 24 VDC
Frequenzbereich: 50 … 60 Hz
Leistungsaufnahme: 10 VA
Schutzart: IP54

Hinweise
Modulares Konzept: identische Kartuschen in allen Modellen ermöglichen skalierbare Kapazität. Der Kartuschenwechsel ist geführt, um hygienische und sichere Handhabung zu gewährleisten. Eindeutige Statusanzeigen unterstützen die Wartungsplanung.

Merkmale / technische Spezifikationen

• Modell: QWIK-PURE® 90
• Betriebsart: aktiver Öl-Wasser-Abscheider
• Maximaler Kondensatstrom: 114 l/h
• Anschlüsse Kondensateinlass: 3 x G1/2" (außen); 1 x G1" (außen); Schlauchstutzen
• Anschluss Kondensatablauf: 1 x 23 mm (0.91 in) außen, Schlauchstutzen
• Behandelte Medien: Kompressorenkondensat mit Ölanteil
• Maximale Ölkonzentration am Ablauf: 20 mg/l
• Maximaler Einspeisedruck Kondensat: 16 bar(g)
• Temperaturbereich: +5 … +50 °C
• Relative Luftfeuchte: ≤10 … 80 % (ohne Kondensation)
• Gewicht (Tabelle): 60 Kg
• Ersatzkartuschen pro Gerät: 6
• Steuereinheit FRC — Druckluftdruck: 3 … 15 bar(g); Reinheitsklasse: 2:4:2; Luftanschluss: 8 mm (außen); Versorgungsspannung: 90 … 264 VAC / 24 VDC; Frequenz: 50–60 Hz; Leistung: 10 VA; Schutzart: IP54
• Funktionale Highlights: aktives Trennsystem, modulare Erweiterbarkeit, geführter Kartuschenwechsel für hygienische Handhabung, klare Statusanzeige
