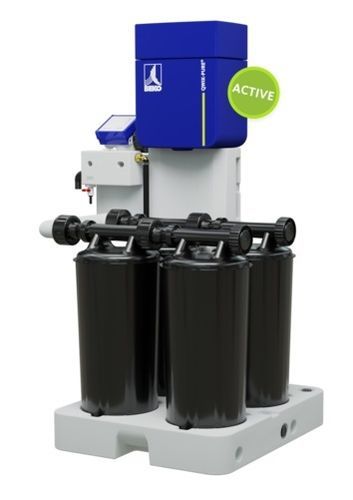

Flüssig/flüssig-Abscheider QWIK-PURE® 60

Koaleszenzfür Luftkompressormit Filter

Übersicht
QWIK-PURE® Äußerst flexibel und zukunftssicher. Die integrierte Modbus‑Schnittstelle ermöglicht die Einbindung in übergeordnete Überwachungs‑ und Steuerungssysteme und bietet zusätzliche Zukunftssicherheit durch IIOT‑Funktionen. Das modulare Konzept erlaubt die flexible Anpassung der Anzahl an Kartuschen an individuelle Anforderungen, bis zu 6 Kartuschen pro System. Dies sichert eine optimale Kondensatbehandlung für alle Anwendungen mit einer Kartuschenwechselzeit von unter 10 Minuten, unterstützt durch einen optimierten geführten Serviceablauf für einen sauberen Kartuschenwechsel.

Hauptfunktionen

• Aktiver Öl‑Wasser‑Trennprozess (QWIK-PURE®).
• Integrierte Modbus‑Schnittstelle und IIOT‑Funktionen zur Integration und Überwachung auf höherer Ebene.
• Modulares Konzept: konfigurierbare Anzahl an Kartuschen (bis zu 6 pro System).
• Schneller Kartuschenwechsel (< 10 Minuten) mit geführtem Serviceablauf für sauberen und sicheren Betrieb.
• Hermetisch geschlossene Kartuschen für Hygiene und Anwenderschutz.

Technische Daten (Auszug)
Betriebsart: aktiv
Maximaler Kondensatdurchfluss: 76 l/h
Anschluss Kondensationskreis: 3 x G1/2" außen | 1 x G1" außen | Schlauchtülle
Anschluss Kondensatablauf: 1 x 23 mm (0.91 in), außen, Schlauchtülle
Medien: Kompressorenkondensat, ölhaltig
Maximale Ölkonzentration am Kondensatablauf: 20 mg/l
Maximaler Betriebsdruck am Kondensationszulauf: 16 bar(ü)
Min. / Max. Betriebstemperatur, Medien und Umgebung: +5 ... +50 °C
Relative Luftfeuchte Umgebung: ≤10 ... 80 %, ohne Kondensation
Gewicht: 45 Kg
Benötigte Anzahl Ersatzkartuschen: 4

Technische Daten der Kontrolleinheit FRC
Minimaler / maximaler Betriebsdruck, Druckluft: 3 ... 15 bar(g)
Reinheitsklasse Druckluft: 2:4:2
Anschluss Druckluft: 8 mm (0.31 in), außen, Schlauchtülle
Betriebsspannung: 90 ... 264 VAC / 24 VDC
Frequenzbereich: 50 ... 60 Hz
Leistungsaufnahme: 10 VA
Schutzart: IP54

Technische Merkmale / Spezifikationen

• Modell: QWIK-PURE® 60 (aktiver, modularer Öl‑Wasser‑Trenner)
• Max. Kondensatdurchfluss: 76 l/h
• Anschlüsse Kondensationskreis: 3 x G1/2" außen | 1 x G1" außen | Schlauchtülle
• Anschluss Kondensatablauf: 1 x 23 mm (0.91 in), Schlauchtülle
• Medien: Kompressorenkondensat, ölhaltig
• Max. Ölkonzentration am Ablauf: 20 mg/l
• Max. Druck am Kondensationszulauf: 16 bar
• Betriebstemperatur: +5 bis +50 °C
• Umgebungsfeuchte: 10 % bis 80 % (ohne Kondensation)
• Gewicht: 45 Kg
• Benötigte Ersatzkartuschen: 4 (ein Kartuschentyp für mehrere Modelle)
• Kontrolleinheit FRC: Druckluft 3–15 bar(g); Reinheit 2:4:2; Anschluss 8 mm; Versorgung 90–264 VAC / 24 VDC; 50–60 Hz; Verbrauch 10 VA; IP54
• Kommunikationsschnittstelle: Modbus (integriert), IIOT‑Funktionen für Integration und Überwachung
• Kartuschenwechselzeit: < 10 Minuten mit geführter Prozedur
