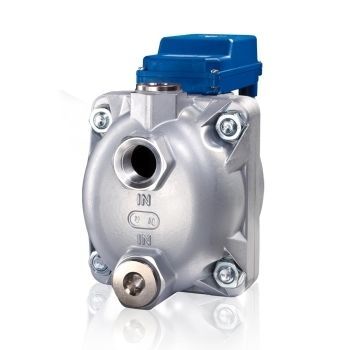

Kondensatableiter BEKOMAT® 14

automatischelektronischfür Kühlsystem

Produktübersicht
BEKO Kondensatableiter BEKOMAT® 14, 14 CO, 14 CO PN25. Das BEKOMAT-Programm (Standardgeräte 12, 13, 14, 16) ermöglicht mengenangepasste Kondensatableitung mittels integriertem kapazitivem Sensor, wodurch Druckluftverluste und Energieverbrauch minimiert werden. Die intelligente Elektronik steuert die Entwässerung und amortisiert sich häufig schneller als zeitgesteuerte Ablässe.

Funktion und Vorteile

• Kapazitiver Füllstandssensor für volumenangepasste Kondensatableitung.
• Minimale Druckluftverluste beim Ablassen.
• Geeignet für ölhaltige Kondensate und, je nach Variante (CO), für ölfreie Kondensate.
• Verschiedene Spannungsoptionen und Schutzart IP65.

Bestimmungsgemäße Verwendung

• Elektronisch niveaugeregelter Kondensatableiter für Druckluftanlagen.
• Einbau und Betrieb innerhalb der zulässigen Betriebsparameter (siehe Technische Daten).
• Kann Kondensat von unter Druck stehenden Anlagenteilen nahezu ohne Druckluftverlust abführen.
• Benötigt geeignete Betriebsspannung und Betriebsdruck zum Funktionieren.
• Bei Anwendungen mit hohen Anforderungen an die Druckluftqualität (Lebensmittel, Medizintechnik, Labor) sind vom Betreiber zusätzliche Überwachungsmaßnahmen vorzusehen.
• BEKOMAT und Kondensatableitungen sind frostsicher zu installieren.

Technische Daten / Spezifikationen

• Modelle: BEKOMAT® 14 / 14 CO / 14 CO PN25
• Max. Kompressorleistung: 150 m3/min
• Max. Kältetrocknerleistung: 300 m3/min
• Max. Filterleistung: 1500 m3/min
• Betriebsdruck (min./max.): BEKOMAT 14 & 14 CO = 0,8 ... 16 bar (g); 14 CO PN25 = 1,2 ... 25 bar (g)
• Gehäusematerial: BEKOMAT 14 = Aluminium; 14 CO / 14 CO PN25 = Aluminium, hartbeschichtet
• Umgebungstemperatur: +1 °C ... +60 °C
• Gewicht (leer): BEKOMAT 14 & 14 CO = 2,9 kg; 14 CO PN25 = 3,1 kg
• Anschlüsse & Optionen: Zulauf 3 x G3/4 (innen) [optional: NPT-Gewinde]; Kondensatablauf: BEKOMAT 14 / 14 CO = 1 x G1/2 (außen) mit Schlauchtülle, Schlauch Ø innen = 13 mm; 14 CO PN25 = 1 x G3/8 (innen) ohne Tülle, Schlauch Ø innen = 13 mm
• Betriebsspannung: 230 / 200 / 115 / 100 / 24 VAC ±10 %, 50 ... 60 Hz / 24 VDC ±10 %
• Leistungsaufnahme: P < 8,0 VA
• Schutzart: IP65
• Empfohlener Leiterquerschnitt (Netzanschluss): 3 x 0,75 ... 1,5 mm² (AWG 16 ... 18)
• Absicherung empfohlen: AC empfohlen: 1 A träge / DC vorgeschrieben: 1 A träge
• Kontaktbelastung (potenzialfreies Relais): max. AC 250 V, DC 30 V / 1 A; min. DC 5 V / 10 mA
• Kondensat: ölhaltig bzw. öl-/ölfrei je nach Variante

Wartung / Hinweise

• Regelmäßige Wartung und Originalersatzteile erhöhen Zuverlässigkeit und Lebensdauer.
• Maximalen Betriebsdruck der Typenschildangabe nicht überschreiten.
• Servicearbeiten nur an drucklosem System durchführen.
• Gerät und Kondensatleitungen vor Frost schützen.
• Bei Alarmen (z. B. hoher Pegel, verstopfte Leitung) Ursache ermitteln und beseitigen, bevor das System wieder in Betrieb genommen wird.
