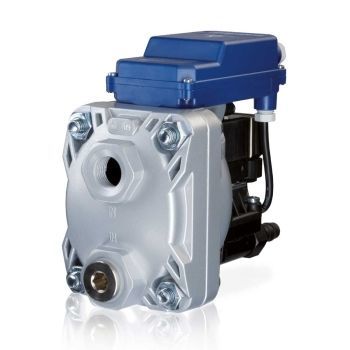

Kondensatableiter BEKOMAT® 13

automatischelektronischverlustfreier

Produktüberblick
BEKO Kondensatableiter BEKOMAT® 13, 13 CO, 13 CO PN50 passt die Entleerungsfrequenz an die Kondensatmenge an und fördert Kondensat ohne messbare Druckluftverluste ab. Ein kapazitiver Sensor überwacht die Membran; erreicht das Kondensat den voreingestellten Pegel, löst die Steuerung das Magnetventil aus und das Kondensat wird in einen nachgeschalteten Öl‑Wasser‑Abscheider abgegeben.

Ausführung und Varianten
Standardausführungen besitzen ein korrosionsbeständiges Aluminiumgehäuse mit silberner Lackierung. CO‑Modelle haben ein glasperlengestrahltes Aluminiumgehäuse mit hartem Schutzlack für ölfreie oder aggressive Kondensate. Verschiedene Druck‑ (PN) und Versorgungsoptionen verfügbar.

Hinweise / Sicherheitsmaßnahmen

• Maximalen Betriebsdruck (Typenschild) nicht überschreiten.
• Servicemaßnahmen nur bei drucklosem System durchführen.
• Nur druckfestes Installationsmaterial verwenden.
• Zuleitung fest verrohren; kurze, feste Druckschlauchverbindung zur druckfesten Ablaufleitung.
• Sicherstellen, dass Personen oder Geräte nicht durch Kondensat oder austretende Druckluft gefährdet werden.

Funktion und Vorteile
Der BEKOMAT® 13 nutzt kapazitive Sensorik statt mechanischer Schwimmer, was Wartungsaufwand reduziert. Das schnelle Schalten des Magnetventils verhindert messbare Druckluftverluste, erhöht die Energieeffizienz und senkt Betriebskosten bei gleichzeitig zuverlässiger Kondensatableitung.

Technische Daten (Kurzüberblick)
Modelle: BEKOMAT® 13 | 13 CO | 13 CO PN50
Max. Kompressorleistung: 35 m3/min
Max. Kältetrocknerleistung: 70 m3/min
Max. Filterleistung: 350 m3/min
Betriebsdruck: 0,8 … 16 bar(ü) (Standard); PN‑Varianten bis 25 / 40 / 50 bar(ü)
Gehäuse: Aluminium (Standard); Aluminium hartcoatiert (CO)
Umgebungstemperatur: +1 °C … +60 °C
Gewicht (leer): ≈ 2,0 kg (variiert je nach Variante)
Kondensateinlauf: 2 x G½ (innen) [optional: NPT‑Gewinde]
Kondensatableitung: 1 x G½ (außen) oder 1 x G⅜ (innen) je nach Variante; Schlauchanschluss Ø 13 mm (innen)
Betriebsspannung: 230 / 200 / 115 / 100 / 24 VAC ±10%, 50–60 Hz; 24 VDC ±10%
Leistungsaufnahme: P < 8,0 VA (W)
Schutzart: IP65
Empfohlener Aderquerschnitt: 3 x 0,75 … 1,5 mm2 (AWG 16 … 18)
Empfohlene Absicherung: 1 A träge (AC und DC wie spezifiziert)
Kontaktbelastung Alarm: max. AC 250 V, DC 30 V / 1 A; min. DC 5 V / 10 mA
Kondensatart: geeignet für ölhaltiges Kondensat; CO‑Modelle für ölfreies oder aggressives Kondensat

Eigenschaften / technische Spezifikationen

• Modellbezeichnung: BEKOMAT® 13 (Varianten: 13 CO, 13 CO PN50).
• Regelprinzip: kapazitiver Sensor und Membran mit Pilot/Magnetventil.
• Kein messbarer Druckluftverlust beim Ablassen.
• Integration mit Öl‑Wasser‑Abscheidern (z. B. ÖWAMAT®) möglich.
• Verschiedene Druck‑ und Spannungsoptionen für unterschiedliche Anwendungen.
• Schutzart IP65; geringer Energiebedarf < 8 VA.
