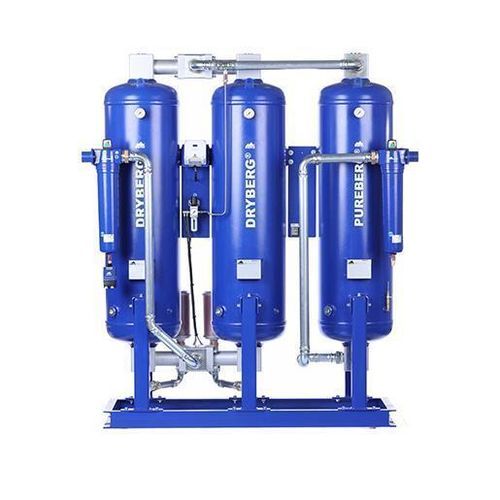

Drucklufttrockner durch Adsorption DRYBERG® AD820 CT

durch Adsorptiondurch kaltregenerierende AdsorptionBlowerventil

Produktübersicht
Kaltregenerierender, ölfreier Adsorptionstrockner DRYBERG® AD820 CT, ausgelegt für die kontinuierliche Entfernung von Wasserdampf aus Druckluft zur Absenkung des Drucktaupunkts.

Hauptmerkmale

• Kaltregenerierendes, ölfreies Adsorptionsverfahren
• Für industrielle Einsatzbedingungen ausgelegte Konstruktion
• Reduzierter Wartungsaufwand durch staub- und feuchtigkeitsresistentes Design
• Benutzerfreundliche Steuerung und guter Zugang zu Servicekomponenten

Detaillierte Beschreibung
Der DRYBERG® AD820 CT arbeitet mit zwei wechselnden Adsorptionstürmen (Twin-Tower-System): Ein Turm adsorbiert die Feuchtigkeit unter Druck, während der andere regeneriert. Ein kleiner Anteil getrockneter Druckluft wird zur Regeneration genutzt, was eine effektive Trocknung und einen kontinuierlichen Betrieb ohne Druckabfall am Ausgang gewährleistet.

Tabelle – Leistungsdaten
Kapazität* [m3/m] : 13,6
Kapazität* [m3/h] : 820
Anschluss [inch] : 2"
Maße (H x B x T x P) [mm] : 1898 x 1173 x 2053 x 900
Gewicht [kg] : 1123
min. Betriebsdruck [bar g] : 4
max. Betriebsdruck [bar g] : 16
Spannungsversorgung : 230 V / 50-60 Hz AC
Restölgehalt bei 20 °C [mg/m³] : 0,003
Drucktaupunkt (DTP) [°C] : -40

Tabelle – Faktoren nach Betriebsdruck (bar g) und Temperatur (°C)
Betriebsdruck (bar g): 4 5 6 7 8 9 10 11 12 13 14 15 16
Einlasstemperatur 35 °C : 0,6 0,7 0,8 1 1,1 1,2 1,3 1,5 1,5 1,6 1,6 1,7 1,7
Einlasstemperatur 40 °C : 0,5 0,6 0,7 0,8 0,9 1,1 1,2 1,3 1,4 1,5 1,6 1,7 1,7
Einlasstemperatur 45 °C : 0,4 0,5 0,5 0,6 0,7 0,8 0,9 1,0 1,0 1,1 1,2 1,3 1,4
Einlasstemperatur >45 °C : 0 0 0 0 0 0 0 0 0 0 0 0 0

Hinweise
*bezogen auf 1 bar (abs.) und 20 °C bei 7 bar — Betriebsdruck und Eintrittstemperatur 35 °C

Technische Merkmale / Spezifikationen

• Modell: DRYBERG® AD820 CT
• Hersteller: BERG Kompressoren GmbH
• Produktnummer (SKU): 1010730820
• Kapazität: 13,6 m3/m (entspr. 820 m3/h)
• Anschluss: 2"
• Maße (H x B x T x P): 1898 x 1173 x 2053 x 900 mm
• Gewicht: 1123 kg
• Betriebsdruckbereich: 4 – 16 bar g
• Spannungsversorgung: 230 V / 50-60 Hz AC
• Restölgehalt bei 20 °C: 0,003 mg/m³
• Drucktaupunkt (DTP): -40 °C
• Regenerationstyp: Kaltregeneration
