Drucklufttrockner durch Adsorption DRYBERG® AD1000 CT

durch kaltregenerierende AdsorptionZwei-Stufenmit großem Fassungsvermögen

Produktinformationen
Wärmeloser, ölfreier Doppel-Turm-Adsorptionstrockner DRYBERG® AD1000 CT, ausgelegt für industrielle Druckluftsysteme mit niedrigem Taupunkt und sehr geringem Restölgehalt.

Übersicht
Kompaktes, platzsparendes Design für die Installation in beengten Anlagenbereichen bei gleichzeitig hoher Aufbereitungskapazität. Der DRYBERG® AD1000 CT verarbeitet große Luftmengen effizient und eignet sich für Standorte, die trockenluft- und ölfreie Druckluft bei geringem Platzbedarf benötigen.

Technische Daten
Kapazität* [m3/m]: 16,6
Kapazität* [m3/h]: 1000
Anschluss [inch]: 2"
Abmessungen (AxBxCxD) [mm]: 2198 x 1173 x 2053 x 900
Gewicht [kg]: 1299
Min. Betriebsdruck [bar g]: 4
Max. Betriebsdruck [bar g]: 16
Stromversorgung: 230 V / 50-60 Hz AC
Restölgehalt bei 20 °C [mg/m³]: 0,003
Drucktaupunkt [°C]: -40

Betriebsdruck (bar g) vs Eintritts-Temperatur (°C)
Betriebsdruck (bar g): 4 5 6 7 8 9 10 11 12 13 14 15 16
Eintrittstemp. 35 °C: 0,6 0,7 0,8 1,0 1,1 1,2 1,3 1,5 1,5 1,6 1,6 1,7 1,7
Eintrittstemp. 40 °C: 0,5 0,6 0,7 0,8 0,9 1,1 1,2 1,3 1,4 1,5 1,6 1,7 1,7
Eintrittstemp. 45 °C: 0,4 0,5 0,5 0,6 0,7 0,8 0,9 1,0 1,0 1,1 1,2 1,3 1,4
Eintrittstemp. >45 °C: 0 0 0 0 0 0 0 0 0 0 0 0 0

Funktionen & Vorteile

• Wärmeloses, ölfreies Adsorptionstrocknungsverfahren für hochreine Druckluft in sensiblen Anwendungen.
• Optional integrierter Aktivkohl-Turm zur zusätzlichen Entfernung von Öl-Verdampfungen und VOCs.
• Kompakter Aufbau zur flexiblen Anlagenintegration.
• Intuitive Bedienung und klare Anzeigeinstrumente zur vereinfachten Überwachung und Wartung.
• Industrielle Konstruktion und langlebige Komponenten für Dauerbetrieb.
• Optimierter Luftstrom und Energieeinsatz zur Reduzierung der Betriebskosten.
• Sehr niedriger Restölgehalt und Auslegungstaupunkt von -40 °C für anspruchsvolle Anwendungen.

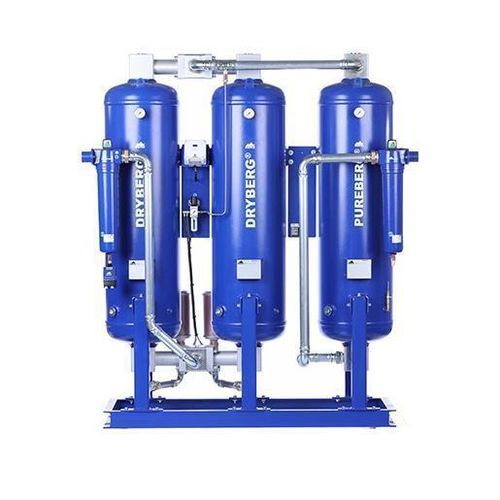

Lieferumfang / Ausstattungsmerkmale (siehe Abbildung)

• Manometer
• Aktivkohl-Turm (integrierte Konfiguration)
• Öltestanzeige

Hinweise
Kapazitäts- und Leistungsangaben mit * sind berechnet bei 1 bar (abs.) und 20 °C, bei 7 bar g Betriebsdruck und 35 °C Eintrittstemperatur des Drucklufts (gesättigter Zustand).

Technische Spezifikationen

• Modell: DRYBERG® AD1000 CT
• Nennvolumenstrom: 1000 m3/h (16,6 m3/m) *
• Anschlussgröße: 2"
• Abmessungen (AxBxCxD): 2198 x 1173 x 2053 x 900 mm
• Gewicht: 1299 kg
• Betriebsdruckbereich: 4 – 16 bar g
• Stromversorgung: 230 V / 50-60 Hz AC
• Restölgehalt (bei 20 °C): 0,003 mg/m³
• Drucktaupunkt (DTP): -40 °C
• Trockner-Typ: Doppel-Turm, wärmeloser Adsorptionstrockner mit optionaler Aktivkohlefiltration
• Typische Anwendungen: Industrielle Druckluftsysteme, die ölfreie Luft mit niedrigem Taupunkt erfordern
