Gas-Luftpartikelzähler PC 400

StickstoffCO2Sauerstoff

Produktinformationen
Der hochpräzise optische Partikelzähler PC 400 misst Partikel ab 0,1 µm und eignet sich zur Überwachung der Druckluftqualitätsklasse 1 (ISO 8573-1). Er überwacht kontinuierlich die in der Druckluft installierten Filtrationselemente und erkennt Filterdurchbrüche sofort. Der Druckluftdurchfluss durch den Partikelzähler wird automatisch überwacht, um eine repräsentative Probenahme sicherzustellen.

Produkt / Bestell-Nr.
PC 400 Partikelzähler bis 0,1 µm für Druckluft und Gase, inkl. Druckminderer und Kalibrierzertifikat im Servicekoffer — 0699 0042
Verbindungskabel zu portablen Geräten, ODU / M12, 5 m — 0553 1503
Bildschirmschreiber DS 500 mobil, 4 Sensoreingänge — 0500 5012
CS Basic - Datenauswertung grafisch und tabellarisch - Auslesung der Messdaten via USB oder Ethernet. Lizenz für 2 Arbeitsplätze — 0554 8040

Vorteile auf einen Blick

• Optischer Laser-Partikelzähler für Druckluft und technische Gase, Messbeginn ab 0,1 µm
• Hochpräzise Optik geeignet zur Überwachung der Klasse 1 (ISO 8573-1)
• Probendurchfluss 28,3 l/min (1 cfm) — etwa 10× höher als viele marktübliche Zähler (typ. 2,83 l/min) für verbesserte Zählgenauigkeit feiner Partikel
• Digitale Datenübertragung (Modbus-RTU) an DS 400 / DS 500 Bildschirmschreiber; bis zu 3 Messkanäle gleichzeitig übertragbar
• Im Lieferumfang enthaltener Klasse-1-Filter für Kalibrierung vor Ort und schnelle Erkennung/Ausschluss von Verschmutzung der Optik

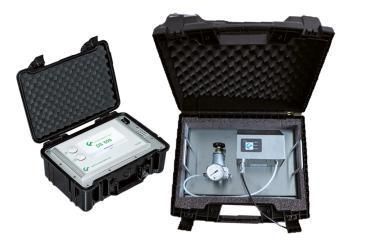

Mobile Lösung in Kombination mit DS 500 mobil

• PC 400 Partikelzähler bis 0,1 µm für Druckluft und Gase, inkl. Druckminderer, im Servicekoffer
• Anschlussleitung für Fremdsensoren an mobile Geräte, ODU / offene Enden, 5 m
• Mobiler Bildschirmschreiber DS 500 mobil, 4 Sensoreingänge
• CS Soft Basic - grafische und tabellarische Datenauswertung - Auslesung via USB oder Ethernet
• Alternative: PC 400 Version mit Messbeginn bei 0,3 µm

Technische Spezifikationen

• Messmedium: Druckluft (frei von aggressiven/korrosiven/toxischen/entzündlichen/oxidierenden Bestandteilen) und Gase wie N2, O2, CO2 (weitere Gase auf Anfrage)
• Einsatzbereich: Druckluft nach Filtration; Gase / Reingase auch ohne Filtration
• Messgröße: Partikelanzahl pro m³ (bezogen auf entspannte Luft: 20 °C, 1000 hPa)
• Größenkanäle PC 400 0,1 µm: 0,1…0,5 µm; 0,5…1,0 µm; 1,0…5,0 µm
• Größenkanäle PC 400 0,3 µm: 0,3…0,5 µm; 0,5…1,0 µm; 1,0…5,0 µm
• Betriebsdruck: Max. Eingangsdruck am Druckminderer: 40 bar
• Messgas-Feuchte: <= 90% rel. Feuchte; Drucktaupunkt max. 10 °C; nicht kondensierbare Feuchte
• Umgebungstemperatur: 5...40 °C
• Temperatur des Messmediums: 0...70 °C
• Druckluftanschluss: 6 mm PTFE-Schlauch inkl. Schnellkupplung
• Durchflussrate: 28,3 l/min (1 cfm)
• Schnittstelle: RS 485 (Modbus-RTU)
• Lichtquelle: Laserdiode
• Stromversorgung: 24 VDC, 300 mA
• Abmessungen: 150 x 200 x 300 mm
• Gewicht: 8 kg
• Gehäuse: Edelstahl
