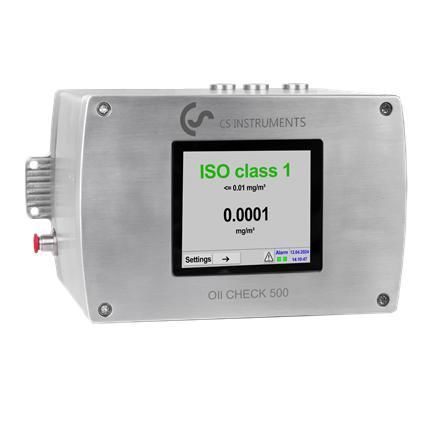

Ôldampfsensor OIL CHECK 500

Produktbeschreibung
OIL CHECK 500 - Monitoring-System zur Messung des dampfförmigen Restölgehalts in Druckluft, Stickstoff und weiteren nicht aggressiven Gasen. Entwickelt, um Restölkontaminationen in Druckluftnetzen zu erkennen und frühzeitig zu warnen, um Schäden, Produktionsstillstände oder kostspielige Reinigungen zu vermeiden.

Funktion und Vorteile
Der OIL CHECK 500 ist ein hochsensibles Messsystem für die kontinuierliche Überwachung von Druckluftanlagen. Er erfasst auch stoßartige Kontaminationen. Der kalibrierte Messbereich und die Äquivalenzen (ppb/ppm und mg/m³) sind in der Produktdokumentation angegeben. Das System ist für die Überwachung zwischen Labormessungen optimiert, um Falschalarme zu minimieren und gleichzeitig schnelle Warnungen bei bevorstehenden Kontaminationen zu liefern.

Anwendungsbereiche
Empfohlen für Prozesse mit hohen Anforderungen an die Druckluftqualität: Pharmazie, Chemie, Halbleiterfertigung, nach Filtration/Trocknung, nach Aktivkohlefiltern oder bei ölfreien Kompressoren (mit vorgeschalteter Filtration und Trocknung).

Hauptmerkmale

• Sehr hohe Empfindlichkeit zur Erkennung von Kohlenwasserstoffen und funktionellen/aromatischen Verbindungen.
• Erweiterter Messbereich zur frühzeitigen Erkennung von Ölresten.
• Digitale und analoge Schnittstellen zur Integration in Steuerungssysteme (RS485 Modbus RTU, Ethernet über DS-Module, 4...20 mA).
• Optionale Alarm-Ein-/Ausgänge und zusätzliche analoge Ausgänge.

Praxisbetrieb
Der OIL CHECK 500 wird in Bypass mit einem geringen, konstanten Probendurchfluss (ca. 0,5 L/min Standard, abhängig von den Bedingungen) montiert und besitzt einen Anschluss G 1/4" (ISO 228-1). Versorgung über Steckernetzteil 100...240 VAC, 50...60 Hz. Betriebs- und Lufttemperatur sowie zulässige relative Feuchte sind in den Spezifikationen definiert; Betrieb ohne Kondensation erforderlich.

Dokumentation und Dateien
Technisches Datenblatt und Bedienungsanleitung im PDF-Format verfügbar (technische Dateien zum Produkt).

Eigenschaften / technische Spezifikationen

• Modell: OIL CHECK 500
• Artikelnummer (SKU): 06990080
• Marke: CS-Instruments
• Messmedium: Druckluft, Stickstoff (weitere Gase auf Anfrage; keine aggressiven/korrosiven/toxischen/entzündlichen/oxidierenden Bestandteile).
• Messgröße: Restölgehalt in mg Öl/Norm m³ (Bezug: 1,0 bar [abs], +20 °C, 0% r.F.) gemäß ISO 8573-1.
• Erkennbare Stoffe: Kohlenwasserstoffe, funktionelle Kohlenwasserstoffe, Aromate.
• Typische Installation: nach Aktivkohlefilter/Adsorber, nach ölfreiem Kompressor, jeweils mit vorgeschalteter Filtration und Trocknung.
• Umgebungstemperatur: +20 °C ... +45 °C, rel. Feuchte ≤ 75% ohne Betauung.
• Drucklufttemperatur: +20 °C ... +50 °C.
• Betriebsüberdruck: 3 ... 9 bar (optional Druckminderer bis 300 bar).
• Messgas-Feuchte: ≤ 40% rel. Feuchte, Drucktaupunkt max. +10 °C (keine Kondensation).
• Anschluss: G 1/4" Innengewinde (ISO 228-1).
• Messwerte: mg/Norm m³, druck- und temperaturkompensiert.
• Messbereich: 0,001 ... 5 mg/m³ (höhere Bereiche auf Anfrage).
• Nachweisgrenze: 0,001 mg/m³.
• Probendurchfluss: ca. 0,5 L/min (Standard, bei 1,0 bar [abs] und +20 °C).
• Netzteil: 100...240 VAC / 1 Ph. / PE / 50...60 Hz / ±10% (Steckernetzteil).
• Schnittstellen/Kommunikation: RS485 (Modbus RTU); Ethernet über DS 400/500; analog 4...20 mA (galv. getrennt). Optionen: 2× 4...20 mA, 2× Alarmausgang (frei einstellbare Schwellwerte).
• Betriebsstundenzähler: integriert.
• Abmessungen (L × H × T): 200 × 130 × 120 mm.
• Gewicht: ca. 7 kg.
