Messumformer für CO2 Microx CO2

Produktinformationen
Der 08-627 Microx ist ein kompakter CO2-Analysator zur präzisen Messung von Kohlendioxid in industriellen Gasströmen. Das System kombiniert eine IR-Messzelle mit einem auf DIN-Schiene montierten Analyzer und einem abgesetzten Flow-Through-Sensor für flexible Prozessintegration.

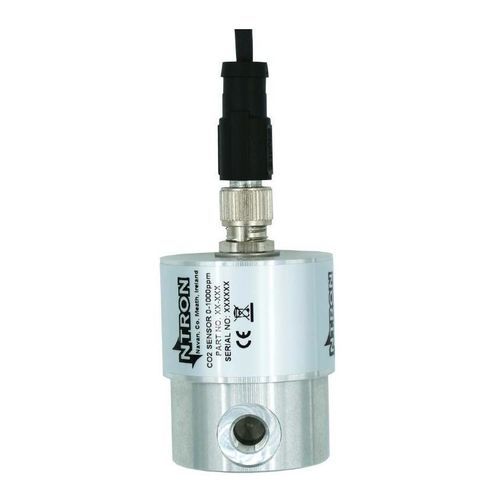

Infrared CO2-Sensor mit Remote-Technologie (0–1000 ppm)
Der Remote-IR-Sensor ermöglicht Flow-Through-Probenahme und die Montage direkt am Messpunkt. Das DIN-Gehäuse enthält ein LCD und eine 4-Tasten-HMI zur lokalen Bedienung und einfachen Systemintegration.

Anwendungen

• Gaserzeugungssysteme (PSA)
• Druckluftsysteme
• Industriegasanwendungen
• Prozessüberwachung
• Qualitätskontrolle von Gasen

Merkmale

• Messbereich: 0–1000 ppm CO2
• Messtechnologie: Infrarot (IR)
• Remote Flow-Through Sensor
• Prozessanschluss: 1/8" NPT Innengewinde
• Sensorgehäuse aus Aluminium
• Steckbare elektrische Verbindung am Sensor
• Analogausgang: 4–20 mA
• Digitale Kommunikation: RS232
• Drei konfigurierbare Alarmrelais
• LCD-Display mit 4-Tasten-HMI
• Versorgung: 24 VAC
• DIN-Schienenmontage (Modell 401)
• Kompakte Abmessungen: 86 mm (H) x 69 mm (B) x 58 mm (T)

Technische Übersicht
Messtechnologie: Infrarot (IR)
Messbereich: 0 bis 1000 ppm CO2
Genauigkeit: ± 2 %
Ausgangsauflösung (4–20 mA): 10 ppm CO2
Optimaler Probenfluss: 150 bis 250 ml/min (0,3 bis 0,5 SCFH)
Druckbereich: Atmosphärisch ± 10 % oder 0,02 mBar
Ansprechzeit (T90): < 30 Sekunden
Betriebstemperatur: -20 °C bis +50 °C
Sensorlebensdauer: 5 Jahre
Luftfeuchtigkeit: 15–90 % r.F., nicht kondensierend
Prozessanschluss: 1/8" NPT Innengewinde, Flow-Through
Sensorgehäuse: Aluminium
Elektrischer Anschluss am Sensor: Steckbare Verbindung
Anzeige: LCD mit 4-Tasten-Bedienung (HMI)
Analogausgang: 4–20 mA
Digitale Kommunikation: RS232
Alarmrelais: 3 konfigurierbare Relais
Spannungsversorgung: 24 VAC
Montage: DIN-Schiene (Modell 401)
Schutzart: IP20
Abmessungen: 86 mm (H) x 69 mm (B) x 58 mm (T)

Charakteristika / Spezifikationen

• Messtechnologie: Infrarot (IR)
• Messbereich: 0–1000 ppm CO2
• Genauigkeit: ±2 %
• Ausgangsauflösung (4–20 mA): 10 ppm
• Probenfluss: 150–250 ml/min (0,3–0,5 SCFH)
• Druckbereich: Atmosphärisch ±10 % oder 0,02 mBar
• Ansprechzeit (T90): <30 s
• Betriebstemperatur: -20 °C bis +50 °C
• Sensorlebensdauer: 5 Jahre
• Luftfeuchtigkeit: 15–90 % r.F., nicht kondensierend
• Prozessanschluss: 1/8" NPT Innengewinde, Flow-Through
• Sensorgehäuse: Aluminium
• Elektrischer Anschluss: Steckbar
• Anzeige: LCD mit 4-Tasten-HMI
• Analogausgang: 4–20 mA
• Digitale Kommunikation: RS232
• Alarmrelais: 3 konfigurierbar
• Spannungsversorgung: 24 VAC
• Montage: DIN-Schiene (Modell 401)
• Schutzart: IP20
• Abmessungen: 86 × 69 × 58 mm (H × B × T)
