Elektrochemischer Sauerstoffsensor Microx

ZirkonoxidRS-232analog

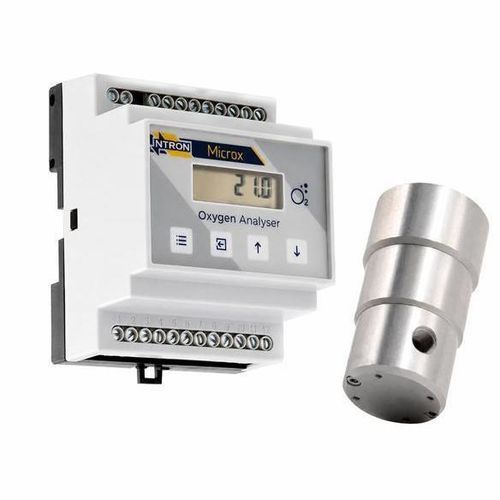

Microx Sauerstoffanalysator
Kompakter Analysator mit Zirkonia- und elektrochemischen Sensoroptionen
Microx ist ein kompakter Sauerstoffanalysator, verfügbar mit Zirkonia- (ZR) oder elektrochemischer Sensortechnologie. Er verfügt über einen entfernten Sensorkopf zur Montage nahe oder innerhalb des Prozesses und deckt mehrere Messbereiche von ppm bis Prozent ab. Das Gerät bietet drei konfigurierbare Alarmrelais und ein LCD zur Anzeige der O2-Konzentration in Echtzeit.

Anwendungen

• Gaserzeugung (Sauerstoff und Stickstoff)
• Handschuhkästen und Eindämmungslösungen
• Additive Fertigung
• Inertgasüberlagerung / Beschichtungsprozesse
• Halbleiterprozessierung
• Industrielle Gasprüfung und -analyse

Hauptmerkmale

• Zirkonia (ZR) und elektrochemische Sensoroptionen
• Drei konfigurierbare Alarmrelais (Trockenkontakt, 5 A)
• LCD-Anzeige mit O2-Konzentration
• Analoger Ausgang 4…20 mA (Auflösung 1 ppmV / 0.01 %)
• RS232-Schnittstelle
• Fernsensor-Design für nahe/Prozess-Installation
• Messbereiche von ppmV bis Prozentlevel
• Schnelle Ansprechzeit und lange Lebensdauer bei der Zirkonia-Option

Sensor — Technische Daten (Zirconia-Option)
Messbereiche: 0…1.000 ppmV; 0…25 %; 0…96 %
Ausgabeauflösung (4…20 mA): 1 ppmV / 0.01 %
Untere Nachweisgrenze: 1 ppmV (ppm-Bereiche) / 0.01 % (%-Bereiche)
Probendurchfluss (extraktiv): 100–500 ml/min (250 ml/min optimal); Direkteinführung: bis zu 6 m/s
Druckbereich: 900…1100 mBar (abs)
Ansprechzeit (T90): <15 s @ 25 °C (innerhalb des gewählten Bereichs)
Betriebstemperatur: -25 °C…+60 °C
Feuchte: 0–95 % rF, nicht kondensierend
Geschätzte Sensorlebensdauer: bis zu 5 Jahre (anwendungsabhängig)
Kalibrierungsintervall: 12 Monate (anwendungsabhängig)

Analysator — Elektrische Daten
Anzeige: LCD
Ausgangssignal: 4…20 mA
Digitale Kommunikation: RS232
Relaisausgänge: drei konfigurierbare Relais, Trockenkontakt (5 A)
Elektrische Schnittstelle: 12-poliger Klemmenblock
Stromversorgung: 85–230 V AC (50–60 Hz) oder 24 V DC
Max. Leistungsaufnahme: 6 W
Schutzart (montageabhängig): Hutschiene IP20 / Panel IP40 / Wand IP65
Gehäusematerial: ABS
Montage: Hutschiene (M36), Panel, Wand

Charakteristika / Technische Spezifikationen

• Modell / Familie: Microx
• Produktnummer (SKU): SW10154
• Marke: Ntron
• Gewicht: 1 kg
• Messbereiche: 1 ppmV — 1000 ppmV; 0…25 %; 0…96 %
• Ausgabeauflösung: 1 ppmV / 0.01 % (4…20 mA)
• Untere Nachweisgrenze: 1 ppmV / 0.01 %
• Empfohlener Probendurchfluss (extraktiv): 100–500 ml/min (250 ml/min optimal)
• Ansprechzeit (T90): <15 s @ 25 °C
• Stromversorgung: 85–230 V AC oder 24 V DC
• Relaisausgänge: 3 konfigurierbare Relais (Trockenkontakt, 5 A)
• Kommunikation: RS232
• Schutzart: IP20 / IP40 / IP65 (montageabhängig)
• Gehäuse: ABS
• Montagemöglichkeiten: Hutschiene, Panel, Wand
• Kalibrierungsintervall: 12 Monate (anwendungsabhängig)
