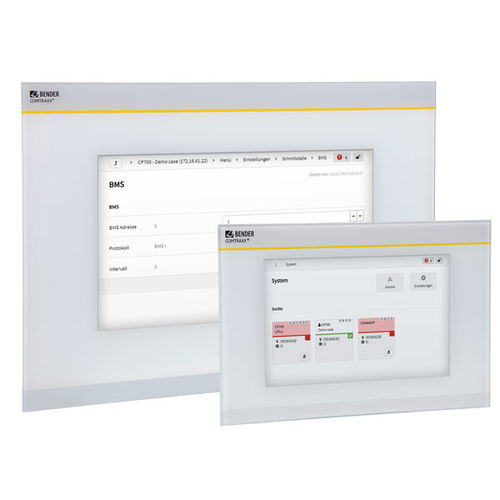

Control Terminal / mit Touchscreen COMTRA ® CP9…-I series

einbaufähigUnterputzrobust

Produktübersicht
COMTRAXX® CP907-I ist ein Condition Monitor und Alarmpanel mit Weboberfläche und integriertem 7" Touch-Display aus gehärtetem, entspiegeltem Glas. Es zentralisiert Visualisierung, Parametrierung und Alarmmanagement für Bender-Systeme und ermöglicht die Integration von Fremdgeräten über Standardprotokolle. Das Gerät ist für die Montage in Schaltschranktüren oder zum Einbau vorgesehen und bietet Fernzugriff sowie Gateway-Funktionen für TCP/IP-Netzwerke.

Vorteile

• Zentrale Visualisierung und Alarmverwaltung für elektrische Installationen
• Integrierte Gateway-Funktion zur Verbindung von Bender-Systemen und Modbus/MQTT-fähigen Fremdgeräten
• Fernzugriff über LAN/WAN/Internet für Betrieb und Wartung
• Einbaufähiges, kompaktes Design mit leicht zu reinigender Front

Vorhandene Schnittstellen

• RS-485: BMS, Modbus RTU
• Ethernet: MQTT, BCOM, Modbus TCP, SNMP, PROFINET

Eigenschaften

• 7" (17,6 cm) Touch-Display, gehärtetes, entspiegeltes Glas
• Frontschutzart IP54; leicht zu reinigen und zu desinfizieren
• Schraubenlose Frontplatte; Einbau- oder Türmontage
• Condition Monitor und modulares Gateway zwischen Bender-Systemen und TCP/IP
• Unterstützung von Geräten am internen BMS-Bus via BCOM, Modbus RTU oder Modbus TCP
• Fernzugriff und Visualisierungen über Webbrowser oder lokales Display
• Visuelle und akustische Alarmmeldung; lüfterloser, geräuschloser Betrieb
• Hochwertige Darstellung: guter Kontrast, hohe Auflösung und großer Blickwinkel

Anwendungen

• Überwachung und Parametrierung kommunikationsfähiger Bender-Produkte
• Einbau in Schaltschranktür für sofortige Übersicht
• Inbetriebnahme, Diagnose und Fernwartung von elektrischen Systemen
• Leitstände, Überwachung von Rechenzentren und Fehlermeldungen

Varianten / Komplettgeräte
Typ | Displaygröße | Versorgung | Geräteabmessungen (B x H x T) | Gewicht | Gehäuse | Displayeinheit | Art.-Nr.
CP907-I | 7" (17,6 cm) | DC 24 V, < 15 W | 226 x 144 x 78 mm | 1,1 kg | Unterputzgehäuse | weiß, gehärtetes Glas | B95061031

Lieferumfang
Displayeinheit, Befestigung für Schaltschranktür oder Unterputzgehäuse inkl. Montageplatte mit Elektronik, CP9xx Anschlusskabel und Steckerkit. Hinweis: Zum Abnehmen des Displays ist eine Saugglocke erforderlich (siehe Zubehör).

Einzelkomponenten & optionales Zubehör

• Unterputzgehäuse (Art.-Nr. B95100140)
• CP9xx-I Ersatzstecker-Kit (Art.-Nr. B95061910)
• CP9xx-I Saugnapf (Art.-Nr. B95061911)
• CP907(-I) Aufputzgehäuse (Art.-Nr. B95061915)
• STEP-PS Netzteile - DC 24 V/1.75 A (Art.-Nr. B94053111)

Downloads
Produktdatenblatt, Handbuch und Quickstart-Dokumente für COMTRAXX® CP907-I sind im Downloadbereich der Produktseite verfügbar (PDF).

Technische Daten

• Bezeichnung: COMTRAXX® CP907-I
• Display: 7" (17,6 cm) gehärtetes, entspiegeltes Glas Touch-Display
• Frontschutzart: IP54
• Montage: Unterputz oder Schaltschranktür (Aufputzoption verfügbar)
• Versorgung: DC 24 V, Verbrauch < 15 W
• Abmessungen (B x H x T): 226 x 144 x 78 mm
• Gewicht: ca. 1,1 kg
• Schnittstellen: RS-485 (BCOM, Modbus RTU); Ethernet (MQTT, BCOM, Modbus TCP, SNMP, PROFINET)
• Integriertes modulares Gateway Bender ↔ TCP/IP; Fernzugriff via LAN/WAN/Internet
• Betrieb: lüfterlos; optische und akustische Alarmmeldungen
