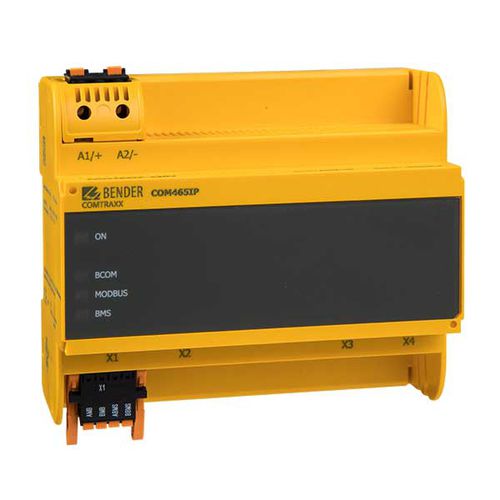

Zustand-Überwachungsanlage COMTRAXX® COM465IP

ÜberwachungPROFINETOnline

Kurzbeschreibung
Der COMTRAXX® COM465IP ist ein Condition Monitor mit integriertem Gateway. Die COMTRAXX HTML5-Weboberfläche bietet eine Systemübersicht und ermöglicht die intuitive Parametrierung aller angeschlossenen Geräte. Fernzugriff über LAN/WAN/Internet ist ohne lokale Softwareinstallation möglich.

Hauptfunktionen

• Systemübersicht und webbasierte Visualisierung
• Parametrierung von Bender Geräten über Weboberfläche und BMS/ICOM/BCOM
• Unterstützung der Bender Kommunikationsschnittstellen und gängiger Industrieprotokolle
• Erweiterbar durch Software-Funktionsmodule (A–F)
• Lokaler Historienpeicher und konfigurierbare Datenlogger

Schnittstellen / Kommunikation

• RS-485: BMS, Modbus RTU
• Ethernet: MQTT, BCOM, Modbus TCP, SNMP, PROFINET (10/100 Mbit/s)

Anwendungen

• Fernanzeige von Messwerten, Status- und Alarmmeldungen im Webbrowser
• Gateway zu Modbus TCP: Auslesen der aktuellen Messwerte und Betriebs-/Alarmmeldungen (Adressen 1…10 pro Schnittstelle)
• Gateway zu Modbus RTU: Auslesen der aktuellen Messwerte und Meldungen (Adressen 1…10 der internen BMS-Schnittstelle)
• Parametrierung und Gerätesicherungen (Änderung via Modbus erfordert Funktionsmodul C)
• Zeitsynchronisation für zugeordnete Geräte
• Historienspeicher (20.000 Einträge) und konfigurierbare Datenlogger (30 × 10.000 Einträge)
• Integration von bis zu 50 Datenpunkten von Fremdgeräten (Modbus RTU/TCP) und Erzeugung virtueller Geräte (bis zu 16 Kanäle)

Hinweise

• Die Anzeige der Parameter von Geräten am BMS-Bus ist nur möglich, wenn das Gateway mit dem internen BMS-Bus verbunden ist.
• Parameter können über die Webanwendung und extern über BMS/ICOM/BCOM gesetzt werden; die Änderung per Modbus erfordert Funktionsmodul C. Funktionsmodule erweitern die Funktionen gezielt.

Varianten
Typ | Versorgungsspannung / Frequenzbereich | Eigenverbrauch | Anwendung | Art.-Nr.
COM465IP | AC/DC 24…240 V, 50…60 Hz | ≤ 6,5 VA / ≤ 4 W | Condition Monitor mit integriertem Gateway: Bender-System / Ethernet | B95061065

Funktionsmodule (Software‑Lizenz)

• Funktionsmodul A — Individuelle Texte, Geräte-Ausfallüberwachung, E‑Mail bei Alarm, Geräte‑Dokumentation — B75061011
• Funktionsmodul B — Datenbereitstellung per Modbus TCP/RTU, SNMP, PROFINET — B75061012
• Funktionsmodul C — Parametrierung integrierter Geräte, Geräte‑Backups — B75061013
• Funktionsmodul D — Visualisierungsanwendung — B75061014
• Funktionsmodul E — Virtuelle Geräte — B75061015
• Funktionsmodul F — Einbindung von Fremdgeräten — B75061016

Charakteristiken / Spezifikationen

• Produkt: COMTRAXX® COM465IP (Condition Monitor mit integriertem Gateway)
• Hersteller: Bender
• Versorgung: AC/DC 24…240 V, 50…60 Hz
• Eigenverbrauch: ≤ 6,5 VA / ≤ 4 W
• Ethernet: 10/100 Mbit/s
• Unterstützte Protokolle: Modbus TCP, Modbus RTU, SNMP, PROFINET, MQTT, BCOM, BMS
• Historienspeicher: 20.000 Einträge
• Datenlogger: konfigurierbar (30 × 10.000 Einträge)
• Fremdgeräte‑Integration: bis zu 50 Datenpunkte (Modbus RTU/TCP; Funktionsmodul F für erweiterte Kapazitäten)
• Virtuelles Gerät: bis zu 16 Kanäle (Funktionsmodul E erforderlich)
