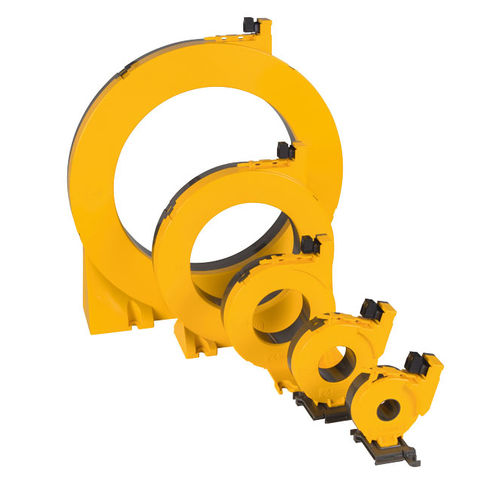

Ringkernstromwandler LINETRAXX® CTAC

für DIN-SchieneACÜberwachung

Produktbeschreibung
Die CTAC‑Serie umfasst Messstromwandler, die Wechselströme und Prüf-/Lokalisierungsströme in auswertbare Messsignale für Differenzstrom-Überwachungsgeräte, Überwachungssysteme und Isolationsfehlersuchgeräte (RCM / RCMS / EDS) umwandeln. Die Verbindung zu den Geräten erfolgt über eine zweiadrige Leitung. CTAC erfasst Prüfströme, die z. B. von PGH-Injektoren oder dem ISOMETER® iso685 erzeugt werden.

Merkmale

• Geeignet für RCMS460/490, RCM420 und EDS‑Serien
• Verfügbare Innendurchmesser: 20 mm, 35 mm, 60 mm, 120 mm, 210 mm
• Befestigungsoptionen: Schraubbefestigung; Hutschienen- oder Snap‑on‑Montage für bestimmte Typen

Anwendungen

• Umsetzung von Messsignalen für Differenzstromüberwachung und -auswertung
• Einsatz in Isolationsfehlersuchsystemen für IT‑Netze (Messung von Prüfströmen)
• Anschluss an RCM / RCMS Überwachungsgeräte und EDS Isolationsfehlersucher

Varianten (Typ | Befestigung | Innendurchmesser | Art.-Nr.)
CTAC20 | Schraubbefestigung, Hutschiene | 20 mm | B98110005
CTAC20/01 | Schraubbefestigung, Hutschiene | 20 mm | B98110006
CTAC35 | Schraubbefestigung, Hutschiene | 35 mm | B98110007
CTAC35/01 | Schraubbefestigung, Hutschiene | 35 mm | B98110008
CTAC60 | Schraubbefestigung, Hutschiene | 60 mm | B98110017
CTAC120 | Schraubbefestigung | 120 mm | B98110019
CTAC210 | Schraubbefestigung | 210 mm | B98110020

Optionales Zubehör

• Hutschienen-Montageclip für CTAC20 und CTAC20/01 – Art.-Nr. B91080111
• Hutschienen-Montageclip für CTAC35 und CTAC35/01 – Art.-Nr. B91080112

Dokumente / Hinweise
CTAC — CE-Konformitätserklärungen (CTAC)
CTAC series — Handbuch (EN)
CTAC series — Datenblatt (EN)
Auswahlhilfe Messstromwandler — Produktübersicht (EN)
TÜV NORD — Zertifikat (relevante Produktgruppen)
UKCA — CTAC Konformitätserklärung

Caractéristiques / spezifikationen

• Hersteller: Bender
• Produktserie: LINETRAXX® CTAC‑Serie
• Hauptfunktion: Umwandlung von AC‑ und Prüfströmen in Messsignale für RCM/RCMS und EDS
• Kompatible Geräte: RCM‑, RCMS‑ und EDS‑Serien
• Anschluss: zweiadrige Leitung
• Innendurchmesser: 20 mm, 35 mm, 60 mm, 120 mm, 210 mm
• Befestigung: Schraubbefestigung; Hutschiene oder Snap‑on je nach Typ
• Teilenummern: siehe Variantenliste
