Stromtransformator LINETRA ® CTUB100 series

MessungverkapseltIEC

Produktbeschreibung

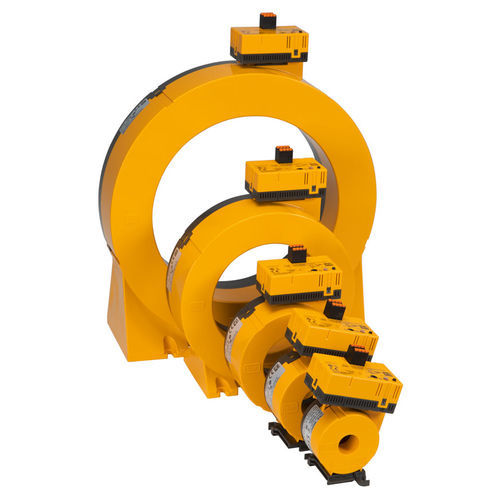

Die CTUB100‑Serie umfasst Messstromwandler, bestehend aus CTBC‑Kernen und CTUB10‑Elektronikmodulen. Sie wandeln AC‑ und DC‑Ströme in ein auswertbares Messsignal um und können über eine 2‑ oder 6‑adrige Leitung an Auswertegeräte angeschlossen werden. Einsatz in DC, AC und 3(N)AC Systemen.

Merkmale

• Kombinierte Test‑/Reset‑Taste
• Mehrfarb‑LED für Betriebs-, Störungs‑ und Zustandsmeldungen
• Austauschbares Elektronikmodul ohne mechanische Trennung der Primärleiter
• Möglichkeit zur Erweiterung/Nachrüstung oder Funktionsänderung bei geänderten Überwachungsanforderungen
• Vollschirm‑Versionen (P) vermindern die Empfindlichkeit gegenüber Last‑ und Einschaltströmen (CTBC20P…210P)
• Anschlussüberwachung des Messstromwandlers
• Versorgung: DC ±12 V (CTUB101) oder DC 24 V (CTUB102 / CTUB105)

Geeignete Auswertegeräte / Systemeinsatz

• CTUB101‑Varianten: für RCMA420 / RCMA423 (Versorgung DC ±12 V vom Auswertegerät über 6‑adrige Leitung)
• CTUB102 / CTUB105‑Varianten: für RCMS410 / RCMS425 / RCMS460 / RCMS490 und EDS441LAB (benötigen DC 24 V Versorgung für CTUB102/CTUB105)
• Einsetzbar in DC, AC und 3(N)AC Systemen
• Anschluss über 2‑ oder 6‑adrige Leitung je nach Typ

Varianten (Tabelle)
Typ | Passend zu Auswertegerät | Versorgungsspannung | Wandler‑Durchmesser | Schirmung | Art.-Nr.
CTUB101-CTBC20 | RCMA420, RCMA423 | DC ±12 V | ø 20 | - | B78120010
CTUB101-CTBC20P | RCMA420, RCMA423 | DC ±12 V | ø 20 | P | B78120020
CTUB101-CTBC35 | RCMA420, RCMA423 | DC ±12 V | ø 35 | - | B78120012
CTUB101-CTBC35P | RCMA420, RCMA423 | DC ±12 V | ø 35 | P | B78120022
CTUB101-CTBC60 | RCMA420, RCMA423 | DC ±12 V | ø 60 | - | B78120014
CTUB101-CTBC60P | RCMA420, RCMA423 | DC ±12 V | ø 60 | P | B78120024
CTUB101-CTBC120 | RCMA420, RCMA423 | DC ±12 V | ø 120 | - | B78120016
CTUB101-CTBC120P | RCMA420, RCMA423 | DC ±12 V | ø 120 | P | B78120026
CTUB101-CTBC210 | RCMA420, RCMA423 | DC ±12 V | ø 210 | - | B78120018
CTUB101-CTBC210P | RCMA420, RCMA423 | DC ±12 V | ø 210 | P | B78120028
CTUB102-CTBC20 | RCMS410, RCMS425, RCMS460, RCMS490 | DC 24 V | ø 20 | - | B78120011
CTUB102-CTBC20P | RCMS410, RCMS425, RCMS460, RCMS490, EDS441LAB | DC 24 V | ø 20 | P | B78120021
CTUB102-CTBC35 | RCMS410, RCMS425, RCMS460, RCMS490 | DC 24 V | ø 35 | - | B78120013
CTUB102-CTBC35P | RCMS410, RCMS425, RCMS460, RCMS490, EDS441LAB | DC 24 V | ø 35 | P | B78120023
CTUB102-CTBC60 | RCMS410, RCMS425, RCMS460, RCMS490 | DC 24 V | ø 60 | - | B78120015
CTUB102-CTBC60P | RCMS410, RCMS425, RCMS460, RCMS490, EDS441LAB | DC 24 V | ø 60 | P | B78120025
CTUB102-CTBC120 | RCMS410, RCMS425, RCMS460, RCMS490 | DC 24 V | ø 120 | - | B78120017
CTUB102-CTBC120P | RCMS410, RCMS425, RCMS460, RCMS490 | DC 24 V | ø 120 | P | B78120027
CTUB105-CTUB120P | RCMS410, RCMS425, RCMS460, RCMS490 | DC 24 V | ø 120 | P | B78120041
CTUB102-CTBC210 | RCMS410, RCMS425, RCMS460, RCMS490 | DC 24 V | ø 210 | - | B78120019
CTUB102-CTBC210P | RCMS410, RCMS425, RCMS460, RCMS490 | DC 24 V | ø 210 | P | B78120029

Optionales Zubehör
Ersatzteile Elektronikmodule
Typ | Versorgungsspannung | Passend zu Auswertegerät | Art.-Nr.
CTUB101 | DC ±12 V | RCMA420/423 | B78120050
CTUB102 | DC 24 V | RCMS410/425/460/490, EDS441LAB | B78120051
CTUB105 | DC 24 V | RCMS410/425/460/490 | B78120054

Ersatzteile Messstromwandler-Kerne
Typ | Innendurchmesser | Art.-Nr.
CTBC20 | 20 mm | B98120001
CTBC20P | 20 mm | B98120002
CTBC35 | 35 mm | B98120003
CTBC35P | 35 mm | B98120004
CTBC60 | 60 mm | B98120005
CTBC60P | 60 mm | B98120006
CTBC120 | 120 mm | B98120007
CTBC120P | 120 mm | B98120020
CTBC210 | 210 mm | B98120008
CTBC210P | 210 mm | B98120021

Verbindungsleitungen
Länge (m) | Verbindung mit | Bezeichnung | Art.-Nr.
1 | RCMA42… | CTX-100 | B98110080
2,5 | RCMA42… | CTX-250 | B98110081
5 | RCMA42… | CTX-500 | B98110082
10 | RCMA42… | CTX-1000 | B98110083
1 | RCMS410, RCMS425, RCMS46…, RCMS49…, EDS441LAB | CTXS-100 | B98110090
2,5 | RCMS… | CTXS-250 | B98110091
5 | RCMS… | CTXS-500 | B98110092
10 | RCMS… | CTXS-1000 | B98110093

Spannungsversorgung
Typ | max. angeschlossene Wandler | Art.-Nr.
STEP-PS/1 AC/24 DC/0.5 | 4 | B94053110
STEP-PS/1 AC/24 DC/1.75 | 14 | B94053111
STEP-PS/1 AC/24 DC/4.2 | 34 | B94053112

Technische Daten

• Serie: LINETRAXX® CTUB100
• Funktion: Messstromwandler (CTBC‑Kern + CTUB10x‑Modul)
• Kompatibilität: DC, AC, 3(N)AC
• Anschluss: 2‑ oder 6‑adrige Leitung
• Versorgungen: DC ±12 V (CTUB101), DC 24 V (CTUB102/CTUB105)
• Lieferbare Innendurchmesser: 20, 35, 60, 120, 210 mm
• Schirmung: Standard und P (magnetischer Vollschirm)
• Austauschbares Elektronikmodul für Nachrüstung ohne Trennung der Primärleiter
• Anschlussüberwachung, Mehrfarb‑LED und kombinierte Test/Reset‑Funktion
