Stromtransformator CTBC17

MessungverkapseltPCB

Produktübersicht

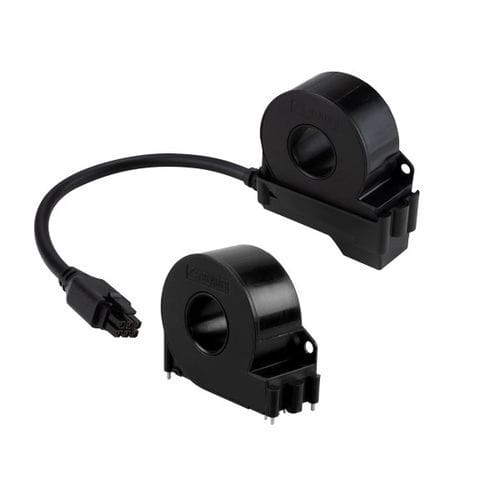

Der CTBC17 ist ein allstromsensitiver Messstromwandler zur Erfassung und Überwachung von Differenzströmen in AC-, DC- und 3(N)AC-Systemen. Erhältlich als vertikale Leiterplatten‑(PCB) Version und als kabelgebundene Variante. Die Kabelvariante wird über ein sechsadriges Kabel an Auswertegeräte (z. B. CC613, RCMB4xx) angeschlossen. Für die PCB‑Variante sind die Auswertegeräte RCMB104 und RDC104 einsetzbar. Eine integrierte Magnetfeldabschirmung reduziert Störeinflüsse durch externe Magnetfelder und hohe Lastströme.

Hauptmerkmale

• Geeignet zur allstromsensitiven Differenzstrommessung und -überwachung in Ladebetriebsart 2 und 3 (AC‑Laden)
• Zuverlässige Erkennung von AC‑ und DC‑Fehlerströmen gemäß IEC 62752 und IEC 62955
• Kompaktes, robustes Design mit 17 mm Innendurchmesser für größere Leiterquerschnitte
• Kostenoptimierte PCB‑Variante (löt‑ oder schraubbar)
• Kabelvarianten in mehreren Standardlängen verfügbar
• Integrierte Magnetfeldabschirmung zur Reduzierung externer Störeinflüsse

Einsetzbar mit / Kompatibilität

• Laderegler CC613
• Allstromsensitives Überwachungsmodul RCMB104
• Gleichstromsensitives Überwachungsmodul RDC104-4

Varianten (Sensor | Ausführung | Art.-Nr.)
CTBC17P-03 | PCB Montage | B98080070
CTBC17P-03-K0325 | Kabelvariante (Länge 325 mm) | B98080071
CTBC17P-04 | PCB Montage | B98080074
CTBC17P-13 | PCB Montage | B98080077
CTBC17P-14 | PCB Montage | B98080076

Kabeltypen (Typ | Kabel inkl. Clipgehäuse - Anschlusslänge (mm) | Art.-Nr.)
CTBC17-Kabel1470 | 1470 ±30 | B98080542
CTBC17-Kabel600 | 600 ±25 | B98080543
CTBC17-Kabel325 | 325 ±25 | B98080541
CTBC17-Kabel180 | 180 ±25 | B98080540

Downloads verfügbar
Datasheet, Anwenderhandbücher und Produktflyer für CTBC17 verfügbar (Technische Daten, Handbücher, Flyer, CTBC17P‑Handbuch).

Technische Daten

• Anwendung: DC, AC und 3(N)AC Systeme, geerdet und ungeerdet
• Sensitivität: Allstromsensitive Differenzstrommessung und -überwachung gemäß IEC 62752 und IEC 62955; DC‑Überwachung zum Schutz von RCD Typ A in Verbindung mit gelisteten Auswertegeräten
• Montage: Leiterplattenmontage und kabelgebundene Variante (sechsadriges Kabel)
• Innendurchmesser: 17 mm
• Abschirmung: Integrierte Magnetfeldabschirmung gegen externe Störeinflüsse und hohe Lastströme
• Normen / Zulassungen: IEC 62020, IEC 62752, IEC 61851-1, IEC 62955; UL2231 für bestimmte CTBC17P‑0x Varianten
