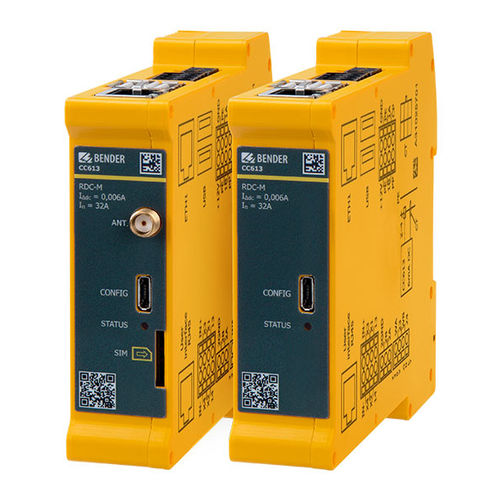

Lade-Controller / Überwachung CC613

für ElektrofahrzeugModbusWLAN

Kurzbeschreibung
Der CC613 ist die nächste Generation intelligenter Laderegler und die zentrale Steuerungseinheit einer Ladestation für Elektrofahrzeuge. Er kommuniziert mit dem Fahrzeug und dem Backend, überwacht interne Hardware und Benutzerschnittstellen und beaufsichtigt die Verbindung zwischen Ladestation und Fahrzeug. Das Gehäuse integriert eine Ethernet-Schnittstelle und behält dabei Abmessungen bei, die mit dem CC612 für Nachrüstungen kompatibel sind. Der Controller unterstützt ISO 15118 PLC, DC-Fehlerstromerkennung über externen Messwandler, integriertes dynamisches Lastmanagement (DLM), optionales 4G-Modem und Software-Updates via USB, Ethernet oder OTA.

Hauptfunktionen

• Integriertes dynamisches Lastmanagement (DLM) zur optimalen Verteilung der verfügbaren Leistung auf Ladepunkte; lokal oder durch ein übergeordnetes System steuerbar
• Powerline Communication (PLC) nach ISO 15118 für Plug & Charge / autocharge
• Integrierte Notentriegelung zum mechanischen Auswurf des Steckers bei Stromausfall (Aktuatorsteuerung und 12 V-Überwachung)
• Smart-Grid-fähig via OCPP 1.5 und 1.6 (JSON und SOAP) sowie EEBUS-Unterstützung
• Integrierte 6 mA DC-Fehlerstromerkennung/-Überwachung (patentiert) ermöglicht Einsatz von FI Typ A in Verbindung mit externem RDC-M und CT
• PE-Monitoring und Weld-Check-Erkennung zur Erkennung von Kontaktor-/Lastschalterfehlern
• Ethernet-Schnittstelle und Varianten mit integriertem 4G-Modem (Unterstützung LTE/UMTS/GSM)
• Software updatefähig per USB, Ethernet oder OTA

Merkmale (detailliert)

• Laderegler gemäß IEC 61851-1 (Ladebetriebsart 3)
• Konfigurierbarer Master/Slave-Betrieb für zwei Ladepunkte (ein Gerät kann als Datengateway mit Modem fungieren)
• Unterstützung für Residual-DC-Monitoring-Modul (RDC-M); verschiedene CT-Kabellängen verfügbar
• 3 USB-Schnittstellen: 1 CONFIG für lokale Konfiguration und Update-Installation, 2 USB-Host
• Control Pilot- und Proximity Pilot-Kommunikation; konfigurierbare Unterstützung für zusätzliche SCHUKO-Steckdosen
• Zähler-Schnittstellen: Modbus TCP und Modbus RTU; externer Modbus für zweiten Zähler für DLM
• Unterstützung für Benutzerschnittstellen-Module (RFID, LED, Antenne) und konfigurierbare 2-Kanal I/O-Erweiterung
• Interner Temperatursensor zur Reduktion des Ladestroms abhängig von der Umgebungstemperatur
• Einsetzbar in ein- oder dreiphasigen Netzen bis 80 A

Anwendungen

• Ladestationen für Elektrofahrzeuge, Wallboxen und Ladepunkte an Straßenlaternen

Varianten
Typ | Modem | Schnittstelle | RDC-M | Externer Modbus | OCPP-fähig | PLC* | Benutzerschnittstelle | I/O Erweiterung | Art.-Nr.
CC613-ELM4PR-M | 4G | Modbus, Ethernet | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | B94060020
CC613-ELPR-M | -- | Modbus, Ethernet | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | B94060021
CC613-ELM4PR | 4G | Modbus, Ethernet | ✓ | -- | ✓ | ✓ | ✓ | ✓ | B94060026
CC613-ELPR | -- | Modbus, Ethernet | ✓ | -- | ✓ | ✓ | ✓ | ✓ | B94060027
CC613-HEM-X2 | -- | Modbus, Ethernet | ✓ | -- | -- | ✓ | -- | -- | B94060028

Technische Spezifikationen

• Normen/Compliance: IEC 61851-1 (Ladebetriebsart 3)
• Kommunikation: ISO 15118 PLC, OCPP 1.5/1.6 (JSON & SOAP), EEBUS-Unterstützung
• Schnittstellen: Ethernet, optional integriertes 4G-Modem, Modbus TCP/RTU, 3× USB (1× CONFIG, 2× HOST)
• Sicherheitsfunktionen: integrierte 6 mA DC-Fehlerstromerkennung/-Überwachung (patentiert); PE-Monitoring; Weld-Check
• Funktionen: integrierte Notentriegelung, dynamisches Lastmanagement (lokal oder übergeordnet steuerbar)
• Installation: Master/Slave-Betrieb möglich; ein-/dreiphasig bis 80 A
• Erweiterbarkeit: externer Zähler via Modbus, Benutzerschnittstellen-Module, I/O-Erweiterungen
• Software: updatefähig per USB, Ethernet oder OTA
