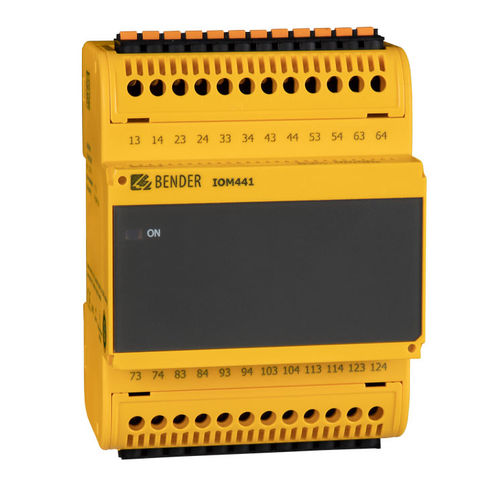

Schaltrelaismodul IOM441 series

Hutschienen

Produktübersicht
Der Relaisbaustein IOM441-S erweitert Bender-Grundgeräte (z. B. EDS44x) um 12 potentialfreie Relaisausgänge. Alarmmeldungen des Grundgeräts werden in Schaltbefehle für die Relais umgesetzt. Kommunikation und Versorgung zwischen Grundgerät und Modul erfolgen über den Bender-Backbone-Bus (BB-Bus) an der Rückseite. Firmware-Updates, Parameterübertragung und Speicherung von Schaltzuständen werden über den BB-Bus unterstützt. Hinweis: An einige Grundgeräte darf jeweils nur ein IOM441-S angeschlossen werden (siehe Datenblatt des Grundgerätes).

Hauptmerkmale

• 12 potentialfreie Relaisausgänge für externe Signalisierung oder Steuerung
• Kontaktkonfiguration wahlweise N.O. oder N.C.
• Optionale Funktionen: Isolationsfehlersuche oder Differenzstromfunktion (Option "W")
• Kommunikation, Versorgung und Firmware-Update über BB-Bus

Merkmale (kurz)

• Erweiterung von Bender-Geräten um 12 Relais
• N.O. und N.C. auswählbar

Anwendungen

• Erweiterung von Messkanälen bei der Isolationsfehlersuche und Bereitstellung externer Alarm-/Steuerkontakte

Varianten
Typ | Versorgungsspannung U_S | Option „W“ | Art.-Nr.
IOM441-S | DC 24 V | – | B95012057
IOM441W-S | DC 24 V | x | B95012057W

Optionales Zubehör
Bezeichnung | Art.-Nr.
Steckerkit Schraubklemmen* | B95012901
Steckerkit Push-wire | B95012902
Mechanisches Zubehör* (Klemmenabdeckung + 2 Montageclips) | B95012903
BB-BUS 4TE Steckverbindung* | B98110002
* im Lieferumfang je nach Ausführung enthalten

Technische Spezifikationen

• Relaisausgänge: 12 potentialfreie Kontakte
• Kontaktkonfiguration: N.O. oder N.C. konfigurierbar
• Optionale Funktionen: Isolationsfehlersuche oder Differenzstromfunktion
• Kommunikation: Bender-Backbone-Bus (BB-Bus) an der Rückseite
• Versorgung: Modul wird über BB-Bus versorgt (DC 24 V)
• Firmware-Update: über BB-Bus möglich
• Speicherung: Parameter und Schaltzustände im Modul gespeichert
• Hinweis zur Kompatibilität: Einige Grundgeräte erlauben nur einen IOM441-S (siehe Datenblatt)
• Artikelnummern: IOM441-S (B95012057), IOM441W-S (B95012057W)
