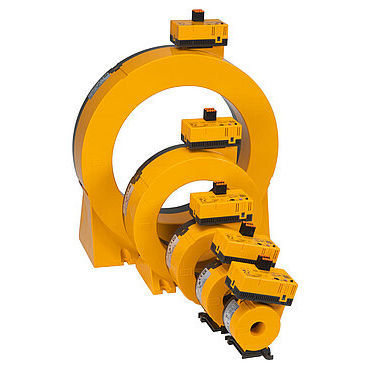

Stromtransformator LINETRAXX® CTUB100 series

MessungverkapseltIEC

Die Messstromwandler der CTUB100-Serie sind Kombinationen aus Messstromwandler-Kernen CTBC… und Elektronikmodulen CTUB10…, die AC- und DC-Ströme in ein auswertbares Messsignal umsetzen. Eine Auswertung des Messsignals kann mithilfe von Geräten der Serien RCMA420/423, RCMS410/425/460/490 bzw. EDS441LAB erfolgen. Die Verbindung von den Messstromwandlern zu den jeweiligen Geräten erfolgt über eine 2- bzw. 6-adrige Leitung. Sie können in DC, AC und 3(N)AC-Systemen eingesetzt werden. Die Messstromwandler CTUB101-CTBCxx sind für den Anschluss an die Geräte der Serie RCMA420/423 vorgesehen und werden über die 6-adrige Leitung direkt vom Auswertegerät mit der Versorgungsspannung DC ±12 V versorgt. Die Messstromwandler CTUB102-CTBCxx sind für den Anschluss an ein RCMS410/425/460/490 oder EDS441LAB vorgesehen. Werden die Messstromwandler CTUB102-CTBCxx an ein solches Gerät angeschlossen, wird für die Messstromwandler ein DC 24 V Netzgerät benötigt, welches als Zubehör erhältlich ist. Die Messstromwandler-Kerne der Serie CTBC20P…210P verfügen über eine integrierte magnetische Abschirmung und sind für Applikationen mit hohen Last- bzw. Einschaltströmen geeignet. Merkmale Kombinierte Test- und Reset-Taste Mehrfarb-LED für Betriebs-, Störungsund Zustandsmeldungen Austauschbares Elektronikmodul ohne mechanische Trennung der Primärleiter Erweiterung/Nachrüstung bzw. Änderung von Funktionalitäten bei geänderten Überwachungsanforderungen Laststromunempfindlich durch magnetischen Vollschirm (nur CTUB10x-CTBC20P…210P) Anschlussüberwachung des Messstromwandlers
