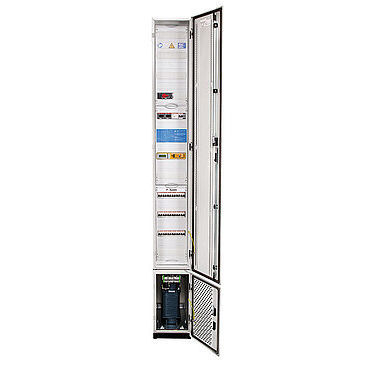

Steuerungsschaltschrank VIT-AFSBY

bodenstehendStahlblechIndustrie

Die Verteiler der Baureihe VIT-AFSBY enthalten einen Trenntransformator und ein Umschalt- und Überwachungsmodul mit allen erforderlichen Überwachungseinrichtungen für IT-Systeme nach DIN VDE 100-710: Umschalteinrichtung mit Spannungsüberwachung Isolationsüberwachung Last- und Temperaturüberwachung Isolationsfehlersuchsystem Bypass-Schaltung Auf der Sekundärseite des Trenntransformators sind mind. 6 Leitungsschutzschalter (2-polig) eingebaut. An diese werden die Steckdosen des Gruppe 2-Raumes angeschlossen. Zur Verringerung der Lärmbelästigung durch etwaige Lüfter wird die Abwärme durch natürliche Konvektion abgeführt. Merkmale Automatische Umschalt- und Überwachungseinrichtung ATICS® mit Überwachung u.a. : - Spannung der Einspeisungen - Ausgangsspannung - korrekte Schaltposition - Schaltzeiten - Isolationswiderstand - Laststrom - Trafotemperatur - Mind. 6 Abgänge mit Leitungsschutzschalter, B16A, 2-polig - Isolationsfehlersucheinrichtung (EDS 151) - Bypass-Schaltung - Trenntransformator (3150VA-8000VA) Variable Umschaltzeit t ≤ 0,5...15s Informationsaustausch über Bustechnologie Anschluss für Melde- und Bedientableaus CP9xx / CP305 Verkleidung aus Stahlblech gemäß DIN VDE 0100-710 (VDE 0100-710): 2002-11, Abschnitt 710.51.2.2 Normgerechter Aufbau Freiwillige TÜV-Prüfung der Umschalteinrichtung
