CCD-Achsmessgerät Q.Lign 360 START

für PKW

Produktübersicht

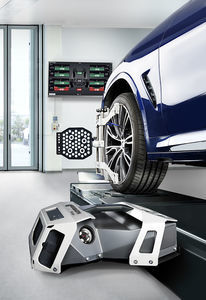

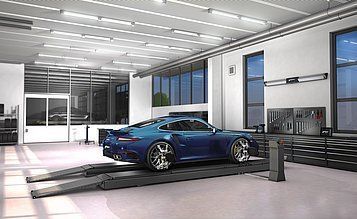

Große Leistung für kleine Räume: Q.Lign 360 START schließt die Lücke zwischen kompakten, platzsparenden CCD-Systemen und vollwertigen 3D-Achsvermessungsanlagen, indem es echte 3D-Leistung in einem für kleinere Werkstätten geeigneten Platzbedarf liefert. Das System ist wandmontierbar, tabletgesteuert und verwandelt einen normalen Servicearbeitsplatz in eine fortschrittliche 3D-Achsvermessungszone.

Design & Installation

• Wandmontiertes Design: Kein Bodenplatz erforderlich; der Bereich um die Bühne bleibt frei und ungehindert nutzbar.
• Echte 360-Grad-Mobilität: Keine Metallträger um die Bühne — Techniker haben jederzeit sicheren, vollständigen Zugang um das Fahrzeug.
• Volle Hebebühnen-Vielseitigkeit: Felgenschlagkompensation kann auf Bodenhöhe durchgeführt werden; mechanische Einstellungen sind bei vollständig gehobener Bühne möglich. Optische Verfolgung (nicht mechanisch).
• Flexible Installation: Entwickelt für Hebebühnen mit 1,8–3,3 m Abstand zur Wand; optionales ausziehbares Wandmontagegestell verfügbar, um bis zu 4,17 m (4170 mm) vom Drehtellerzentrum zur Wand zu erreichen.

Betriebliche Effizienz & Hardware

• Jederzeit einsatzbereit: Messtafeln anbringen und in jeder Bühnenposition sofort messen.
• Tablet-gesteuerte Workflows: Den gesamten Vermessungsprozess über ein mobiles Tablet steuern — kein Wagen/Säule/PC/Drucker erforderlich.
• Universelle MultiFit-Klemmen: Schnelle, selbstzentrierende Montage passend für 13"–22" Felgen ohne zusätzliches Zubehör.
• Schnelle Amortisation: Schnellere Einrichtung und Ergebnisse, um die Achsvermessung als profitablen Zusatzservice anzubieten.

Software & Reporting

• Stream-to-X: Software auf TV, PC, Laptop, Tablet oder Smartphone abspielbar.
• Beschleunigter Workflow: Leistungsstarke Software beschleunigt den Vermessungsablauf.
• Intuitive Bedienung: Geführte Workflows für Techniker mit unterschiedlichem Erfahrungsstand.
• Klare, professionelle Berichte: Prägnante Ausdrucke für Kundentransparenz.
• Vernetzte Reports: PDF-Berichte im Netzwerk abrufbar und teilbar.

Lieferumfang

• Messbalken mit 4 Kameras
• Q.Lign Display-Modul
• 4x Messtafeln mit AutoID
• Tablet
• Bremsspanner und Lenkradfeststeller
• Powerbox zur Stromversorgung
• Key Card für internationale Fahrzeugspezifikationen

Bitte beachten: Im Lieferumfang sind keine Drehteller oder Radklammern enthalten; diese müssen separat bestellt oder bereitgestellt werden.

Technische Daten

• Elektrischer Anschluss: 90-264V | 1Ph | 47-63Hz
• Messsystem: 3D mit fixiertem Messbalken
• Verpackungseinheit: 1 Palette
• Platzbedarf Breite: 2595 mm
• Datenübertragungsart: kabellos
• Abstand Kamera - Mitte Drehteller: 1800 - 3300 mm
• Freiraum vordere Bühnensäulen (min.): 2800 mm
• Displaygröße: 10 in
• Leistungsaufnahme: 45 W
• Anzahl Sensoren: 4 pcs
• Radstand: 1750 - 4600 mm
• Aufstellhöhe: 2800 mm
