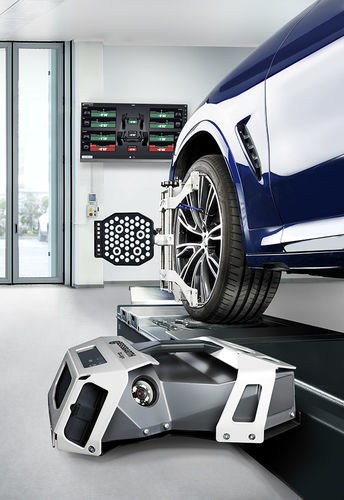

3D-Achsmessgerät Q.LIGN START

für PKW

Q.Lign Start

Produktübersicht

• 3D-Achsmesssystem Q.Lign Start für professionelle Werkstattanwendungen.
• Rechenleistung an Bord ersetzt den klassischen PC-Fahrwagen; Tablet-Anzeige und direkte Streaming-Funktion vorhanden.
• Platzsparende Installation für Hebebühnen über oder im Boden und für jede Werkstattbucht.
• Basierend auf der Q.Lign-Softwareplattform mit einheitlichem, intuitivem Workflow.

Unlimited Space – Passt in jede Bucht, auf jede Bühne

• Platzsparende Montage an allen Hebebühnenarten, oberirdisch und unterflur.
• Onboard-Computing ersetzt den klassischen PC-Wagen.

Unlimited Productivity

• Dauerhafte Kabelversorgung und sofort einsatzbereite Systemkonfiguration für Werkstätten mit hohem Durchsatz.
• Für zuverlässige, unterbrechungsfreie Messzyklen ausgelegt.

Unlimited Speed – Q.Lign Softwareplattform

• Gleicher, intuitiver Workflow über alle Q.Lign-Produkte hinweg.
• Stream-to-X: Anzeige der Software direkt auf TV, PC, Laptop oder Smartphone.
• Nahtlose Integration in die Werkstatt: Zugriff, Teilen und Drucken von Berichten von überall in der Werkstatt.

Achsmessung einfach gemacht

• Schnelles Erkennen von Fahrzeugen mit Karosserieschäden.
• Messung mit beliebiger Zieltafel an jeder Radposition spart Zeit und reduziert Bedienerfehler.
• Echtzeit-Synchronisation der Sensoren für korrekt zentrierte Lenkräder im ersten Durchgang.

Kundenorientierung

• Verständliche Ausdrucke für Kunden und Versicherungen.
• Themenbasierte Ausdrucke (z. B. Versicherungsbericht) statt Einheitsformat.
• Fahrzeugspezifikationen direkt von den OEMs (via Key Card / Fahrzeugdaten-Updates).

Lieferumfang

• 2x Q.Lign Start Messköpfe
• Display-Modul für direktes Streaming auf TV, PC, Laptop oder Tablet
• Tablet
• Netzteil & Kabel
• 4x Targets mit Auto-Identifikation
• Q.Lign Software (ohne ADAS-Funktionalität)
• Key Card für internationale Fahrzeugdaten
• Bühnenadaption
• Lenkrad- und Bremsfixierung

Bitte beachten: Im Lieferumfang sind keine Drehscheiben oder Radklemmen enthalten; diese sind separat zu bestellen oder bereitzustellen.

Zubehör & Optionen (Auswahl)

• Drucker für Beissbarth-Fahrwagen
• Satz Magnethalter (verschiedene Durchmesser und Lochkreise)
• Lenkradhalter, Bremsfixierung
• Füllstücke für Aluminium-Drehuntersätze
• Aufbewahrungs-Kits und Wandhalter für Halterungen
• RaceScales Präzisions-Drehuntersätze mit Wägezellen
• Q.Grip Adapter-Sets und MultiFit Halter
• Fahrwagen mit 27" Monitor, Wandtafeln und Bühnenadaptionen
• Akkus, Notstrombox und Ladestationen für mobilen Betrieb

Technische Daten (Tabelle)
Elektrischer Anschluss: 100 - 230 V | 50 - 60 Hz | 1 ph
Verpackungslänge: 1080 mm
Verpackungsbreite: 960 mm
Verpackungshöhe: 900 mm
Bruttogewicht: 100 kg
Messsystem: 3D
Gewicht: 80 kg
Verpackungseinheit: 1 Palette(n)
Datenübertragungsart: kabellos
Leistungsaufnahme: 65 W
Akku-Leistung (Ladung): —
Reifengröße min.: —
Reifengröße max.: —
Radstand max.: 5000 mm
Tragfähigkeit je Drehplatte: —

Caractéristiques / spécifications techniques

• Modell: Q.Lign Start
• Messprinzip: 3D-Achsmessung
• Elektrischer Anschluss: 100–230 V, 50–60 Hz, einphasig
• Leistungsaufnahme: 65 W
• Betriebsgewicht (System): ca. 80 kg; Bruttoverpackungsgewicht: 100 kg
• Verpackungsmaße (L×B×H): 1080 × 960 × 900 mm
• Max. messbarer Radstand: 5000 mm
• Datenübertragung: kabellos
• Lieferumfang: Messköpfe, Display-Modul, Tablet, Netzteil & Kabel, 4 Targets mit Auto-Identifikation, Q.Lign Software (ohne ADAS), Key Card für Fahrzeugdaten, Bühnenadaption, Lenkrad- und Bremsfixierung
• Optionale Zubehörteile: Drehteller, Radklemmen, Magnethalter, Q.Grip Adapter, RaceScales, Akkus, Notstrombox und Ladestationen, diverse OEM-spezifische Schnellspannhalter und Adapter
• Marke: Beissbarth
