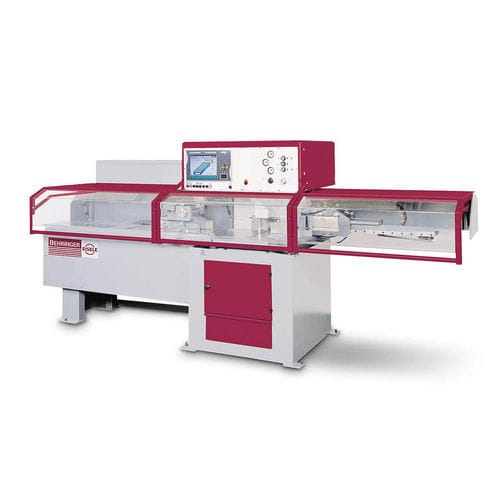

Gehrungssäge PSU 450 A

Kreisfür Metallfür Rohre

Produktbeschreibung
Das flexible, PC-gesteuerte Hochleistungs-Gehrungs-Kreissägezentrum PSU 450 A verbindet wirtschaftliche Schnitte und hohen Anlagendurchsatz mit großem Bedienkomfort. Der hohe Automatisierungsgrad und die Modularität ermöglichen vollautomatischen Betrieb für Profile, Rohre und Vollmaterial unterschiedlichster Abmessungen.

Funktionale Beschreibung
Servomotorische Achsen sorgen für präzise Materialpositionierung und Gehrungswinkeleinstellung. Optionale Entsorgungs- und Abschnittgreifer sowie das Austragegerät greifen das Werkstück und legen es in einer programmierbaren Position außerhalb des Maschinenbereichs ab. Die PSU 450 A lässt sich mit Zuführmagazinen und Entsorgungseinrichtungen anwendungsgerecht kombinieren.

Vorteile

• Höchste Automatisierungsstufe: Verbindung von Zufuhr- und Abschnittgreifer ermöglicht vollautomatischen Betrieb inklusive Entsorgung von Anschnitten und Reststücken.
• Servomotorische Achsen: Exakte und schnelle Längenpositionierung sowie Gehrungswinkeleinstellung.
• Umfangreiches Materialspektrum: Geeignet für Flach-, Winkel- und Massivmaterial, Rohre und Sonderprofile.
• Solide Maschinenbasis: Schwerer Maschinenständer und schwingungsdämpfende Eisengusskomponenten für vibrationsarmen Sägeablauf.
• Optimaler Spänefluss: Sägeblattvorschub von unten erleichtert die Spanabfuhr, besonders bei Rohren und Hohlprofilen.
• Reduzierter Materialverbrauch: Alternierendes Sägen reduziert Zwickel bei Abschnitten gleicher Winkel.
• Robust und langlebig: Schneckengetriebe mit Eisele-Dämpfung zur Vibrationsreduzierung, verbessert Schnittqualität und Blattstandzeit.
• Einfache, intuitive Steuerung: Benutzerfreundliche PC-Steuerung mit schneller Navigation und Fehlervermeidung.
• Kurze Taktzeiten: Elektronische Schnitthöheneinstellung und schneller Rücklauf des Sägeblatts.
• Hohe Schnittqualität: Werkstückspannung beidseitig der Sägeblattlage für saubere Schnittflächen und geringe Toleranzen.
• Micro-Sprühsystem: Serienmäßiges Minimalmengenschmiersystem für konstante Blattkühlung und saubere Arbeitsumgebung.
• Moderne Schnittstellen: Standardisierte Schnittstellen wie ASCII, DSTV und OPC-UA zur Integration in Leitsysteme.

Schnittbereich (Auszug)
Flach 90° — 240 x 70 mm
Flach 45° — 170 x 50 mm
Flach 30° — 130 x 30 mm
Quadrat 90° — 140 x 140 mm
Quadrat 45° — 125 x 125 mm
Quadrat 30° — 100 x 100 mm
Rund 90° — 150 mm
Rund 45° — 145 mm
Rund 30° — 112 mm
Kleinste runde Abmessung — 10 mm
Kleinste flache Abmessung — 10 x 10 mm

Leistungsmerkmale
Antriebsleistung — 7,1 kW
Drehzahlen — 1 - 70 min-1
Sägeblattdurchmesser — 450 mm
Nachschublänge Einfachhub — 1.500 mm
Nachschubgeschwindigkeit — 667 mm/s
Sägeblattvorschub — hydraulisch
Materialspanneinrichtung — hydraulisch

Maße und Gewicht
Länge — 5.800 mm
Breite — 1.600 mm
Höhe — 2.300 mm
Gewicht — 3.150 kg
Materialauflagehöhe — 1.045 mm

Charakteristiken / Technische Spezifikationen

• Model: PSU 450 A
• Manufacturer / Brand: Behringer Eisele
• Steuerung: Leistungsstarke PC-Steuerung mit NESTING-Funktionalität
• Sägeblatt: Ø 450 mm
• Antriebsleistung: 7,1 kW
• Drehzahlbereich: 1 - 70 min⁻¹
• Nachschub: Einfachhub 1.500 mm, Geschwindigkeit 667 mm/s
• Spannvorrichtung: Hydraulische Materialspannung
• Schmiersystem: Serienmäßiges Minimalmengenschmiersystem (Micro-Sprühsystem)
• Automatisierung: Kompatibel mit Zuführmagazinen, Abschnitt- und Zufuhrgreifern, optionalem Entsorgungsgreifer
• Schnittstellen: ASCII, DSTV, OPC-UA (standardisiert)
• Konstruktion: Schwerer Maschinenständer mit schwingungsdämpfenden Eisengusskomponenten
