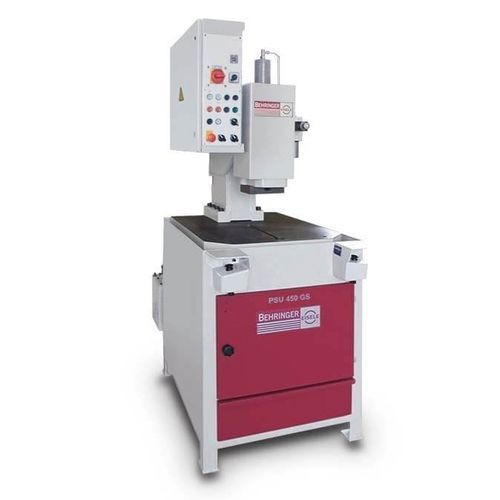

Kreissäge PSU 450 GS

horizontalfür Metallfür Rohre

Kurzbeschreibung
Die PSU 450 GS ist eine Produktions-Kreissäge, ausgelegt für das Sägen gebogener Rohre wie Schalldämpfer, hydrogeformte Bauteile und Auspuffrohre. Genormte Aufnahmen und ein plan ausgeführter Materialtisch ermöglichen die Aufnahme kundenspezifischer Werkstückvorrichtungen. Sägeein- und -austritt sind frei einstellbar. Die serienmäßige Zweihandbedienung ermöglicht komfortables und sicheres Arbeiten ohne störende mechanische Schutzvorrichtungen.

Aufbau und Konstruktion
Herzstück ist ein Schneckengetriebe mit EISELE-Rotationsausgleich, in eigener Fertigung. Die robuste Getriebeauslegung in Verbindung mit einem schweren Maschinenuntergestell und schwingungsdämpfenden Eisengusskomponenten sorgt für ruhigen, vibrationsarmen Lauf, verbessert die Schnittoberfläche und verlängert die Standzeit der Sägeblätter.

Vorteile / Funktionale Merkmale

• Montage für werkstückspezifische Vorrichtungen
  Der plan ausgeführte Materialtisch erlaubt die schnelle Montage und den Austausch kundenspezifischer Vorrichtungen für das sichere Sägen einfacher bis komplexer Geometrien.
• Zuverlässige Werkstückspannung
  Extrem robuste Spannbrücke mit integriertem Langhubzylinder (Spannhub 160 mm) gewährleistet sichere Fixierung der Werkstücke.
• Einstellbarer Sägeein- und -austritt
  Ein- und Austrittspunkte zum Material sind frei einstellbar, um verschiedene Vorrichtungen aufzunehmen.
• Zweihandbedienung
  Serienmäßig für komfortables und sicheres Arbeiten ohne störende mechanische Schutzeinrichtungen.
• Solide Maschinenbasis
  Schwerer Maschinenständer und schwingungsdämpfende Eisengusskomponenten sorgen für vibrationsarmen Sägeablauf und lange Werkzeugstandzeiten.
• Robustes Getriebe
  Schneckengetriebe mit EISELE-Rotationsausgleich dämpft Vibrationen und sorgt für gute Schnittqualität sowie lange Blattstandzeiten.
• Optimaler Spänefluss
  Vorschub von unten nach oben unterstützt die Späneabfuhr beim Sägen von Rohren und Hohlprofilen.
• Micro-Sprühsystem
  Serienmäßiges Minimalmengenschmiersystem benetzt das Sägeblatt über eine Düse kontinuierlich mit Schneidöl für lange Standzeiten und saubere Arbeitsumgebung.

Konfigurierbarkeit
Die PSU 450 GS lässt sich mit zahlreichen Optionen an konkrete Produktionsanforderungen anpassen.

Technische Daten
Schnittbereich
Rund: 150 mm
Quadrat: 140 x 140 mm
Flach: 400 x 30 mm
Kleinste zu sägende Abmessung (rund): 10 mm
Kleinste zu sägende Abmessung (flach): 10 x 10 mm

Leistungsmerkmale
Antriebsleistung: 3,0 / 3,6 kW
Drehzahlen (Standard): 6 / 12 / 24 / 48 min-1
Drehzahlen (optional): 12 / 24 / 48 / 96 min-1
Sägeblattdurchmesser: 450 mm
Sägeblattvorschub: hydraulisch
Spanneinrichtung: hydraulisch

Maße und Gewicht
Länge: 1.600 mm
Breite: 1.025 mm
Höhe: 2.040 mm
Gewicht: 1.200 kg
Materialauflagehöhe: 1.000 mm

Spezifikationen

• Modell: PSU 450 GS
• Schnittbereich (rund): 150 mm
• Schnittbereich (quadrat): 140 x 140 mm
• Schnittbereich (flach): 400 x 30 mm
• Kleinste zu sägende Abmessung (rund): 10 mm
• Kleinste zu sägende Abmessung (flach): 10 x 10 mm
• Antriebsleistung: 3,0 / 3,6 kW
• Drehzahlen Standard: 6 / 12 / 24 / 48 min-1
• Drehzahlen Optional: 12 / 24 / 48 / 96 min-1
• Sägeblattdurchmesser: 450 mm
• Sägeblattvorschub: hydraulisch (Vorschub von unten nach oben)
• Spanneinrichtung: hydraulisch (Langhubzylinder, Spannhub 160 mm)
• Maße (L x B x H): 1.600 x 1.025 x 2.040 mm
• Gewicht: 1.200 kg
• Materialauflagehöhe: 1.000 mm
• Standard MMS (Micro-Sprühsystem) für Blattkühlung/-schmierung
• Schneckengetriebe mit EISELE-Rotationsausgleich für geringe Vibrationen und lange Lebensdauer
