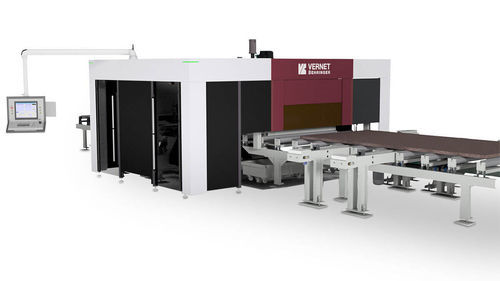

3-Achs-Bearbeitungszentrum MAG315

horizontalfür Stahl14 Werkzeuge

Präsentation
Die Blechbearbeitungsmaschine Vernet Behringer MAG315 ermöglicht präzise und schnelle Bearbeitung im Durchlaufverfahren. Sie vereint Markieren, Hartmetallbohren und -fräsen, Entgraten von Bohrungen (ober- und unterseitig) sowie hochauflösendes Plasmaschneiden (gerade und Fasen). Das System bietet einen hohen Automatisierungsgrad mit halb- oder vollautomatischer Plattenbeladung und automatischem Teilehandling.

Funktionen / Bearbeitungsmöglichkeiten

• Fräsen
• Markieren (V-scoring Standard; optionale Scheibenmarkiereinheit, 40 Zeichen)
• Bohren und Hartmetallfräsen; Entgraten von Bohrungen (Ober- und Unterseite)
• Ritzmarkieren / Scribing
• Hochauflösendes Plasmaschneiden (gerade & Fasen)

Hauptvorteile und Merkmale

• Personaleinsparung: halb- oder vollautomatische Beladung, komplette Bearbeitung ohne Zwischenhandhabung und automatische Entladung der Reststücke.
• Integrierte Abläufe: Kombination von Markieren, Bohren/Fräsen, Entgraten und HD-Plasmaschneiden in einer Durchlaufzelle für schnelle, präzise Fertigung.
• Flexible Automatisierung: optionale Module für automatische Plattenbeladung, automatische Teileentladung und Palettierung.
• Arbeitsschutz: optionale Vollverkleidung für maximale Sicherheit.
• Materialeinsparung: fortschrittliche Nesting-Software und kontinuierlicher Kettenschnitt ohne Skelett; repositionierbarer Messwagen ermöglicht Reststücke bis 20 mm.
• Prozessanbindung: teilweise oder vollständige Integration mit Entgrat-/Finish-Trommelmaschinen für Entgraten, Entzundern, Kantenverrunden, Entfetten und Oberflächenvorbereitung.
• Automatischer 14-fach Werkzeugwechsler für lange autonome Bearbeitungszyklen.

Technische Daten (Kurz)
Blechabmessungen: 3.000 x 1.500 mm
Min. / max. Blechstärke (je nach Plasmaquelle): 5 - 30 / bis zu 45 mm
Max. Blechgewicht: 1 t oder 350 kg/m
Spindelleistung: 16 kW
Drehzahlbereich: 160 - 4.000 U/min
Max. Bohrdurchmesser: Ø 50 mm
Werkzeugwechsler: 14 Plätze (automatisch)
Plasmaquelle: Hypertherm / Kjellberg (170 - 300 A)
Maschinensteuerung: PROSH Programmiersoftware mit Nesting-Lizenz

Eigenschaften / technische Spezifikationen

• Modellbezeichnung: MAG315
• Plattenhandling: Durchlaufbetrieb mit Optionen für halbautomatische oder automatische Beladung und automatischem Teilehandling/Entladen
• Bearbeitungsfunktionen: Markieren, Fräsen, Bohren, Scribing, Entgraten (oben & unten), HD-Plasmaschneiden (gerade & Fase)
• Bearbeitungsfläche (Standard): 3.000 x 1.500 mm
• Stärkenkapazität: nominal 5 - 30 mm; bis zu 45 mm je nach Plasmaquelle
• Max. Plattengewicht: 1 t oder 350 kg/m
• Bohrespindel: 16 kW; Drehzahlbereich 160 - 4.000 U/min; Bohren max. Ø 50 mm
• Werkzeugwechsler: 14 Plätze (automatisch)
• Plasmaschneiden: kompatibel mit Hypertherm / Kjellberg, 170 - 300 A
• Steuerung / Software: PROSH mit Nesting-Lizenz
• Markieren: V-scoring Standard; optionale Scheibenmarkiereinheit (40 Zeichen)
• Automatisierung / Integration: optionale Module für Be- / Entladung, Palettierung und Integration mit Finish-/Trommelmaschinen
• Sicherheit: optionale Vollverkleidung
