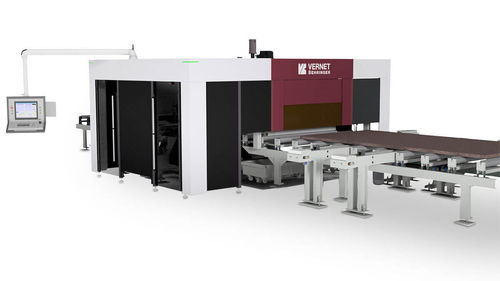

3-Achs-Bearbeitungsmaschine MAG620

horizontal14 WerkzeugeFräs

Produktbeschreibung Die Blechbearbeitungsmaschine Vernet Behringer MAG620 ermöglicht eine präzise und schnelle Komplettbearbeitung im Durchlaufverfahren. Sie vereint Markieren, Hartmetallbohren und -fräsen, Entgraten von Bohrungen (Unter- und Oberseite) sowie hochaufgelöstes Plasmaschneiden (gerade und schräge Schnitte). Die MAG620 bietet einen hohen Automatisierungsgrad mit automatischem Teilehandling und halb- oder vollautomatischer Plattenzuführung.

Bearbeitungsmöglichkeiten

• Fräsen
• Markieren
• Bohren
• Anriss / Markierung

Hauptfunktionen / Vorteile

• Personalreduzierung durch halb- oder vollautomatische Plattenzuführung, komplette Bearbeitung ohne Zwischenhandling und automatisches Entladen von Reststücken.
• Schnelle und präzise Blechbearbeitung durch Kombination von Markieren, Hartmetallbohren/-fräsen, Entgraten und hochpräzisem Plasmaschneiden in einem Durchlauf.
• Flexible Automatisierungsbausteine: automatische Plattenzuführung, automatische Teileentladung und Palettierung.
• Optionale Vollverkleidung zum Schutz des Bedienpersonals.
• Materialeinsparung durch leistungsfähige Nesting-Software und kontinuierlichen Kettenschnitt ohne Restgerippe; repositionierbarer Messwagen reduziert Reststücke auf ca. 20 mm.
• Prozessanbindung: halb- oder vollintegrierbare Nachbearbeitungs-/Trommelentgratmaschinen für Entgraten, Entzundern, Kantenschleifen, Entfettung und Oberflächenvorbereitung.
• Automatischer 14-fach Werkzeugwechsler für flexible Bearbeitungsaufgaben und lange automatische Laufzeiten.

Technische Daten (Auszug) Blechabmessungen: 6.000 x 2.000 mm
Min. / max. Blechstärke (je nach Plasmaquelle): 5 - 30 / 50 mm
Max. Gewicht: 4 t oder 650 kg/m

Leistungsmerkmale (Zusammenfassung)

• Markiersystem: V-scoring Ritzmarkiersystem (Standard); optionale Scheibenmarkiereinheit (40 Zeichen).
• Spindelleistung (Bohr-/Fräsbetrieb): 16 kW.
• Spindeldrehzahl: 160 - 4.000 U/min.
• Max. Bohrdurchmesser: Ø 50 mm.
• Werkzeugwechsler: 14 Plätze (automatisch).
• Plasmaschneiden: Hypertherm - Kjellberg Quellen, 170 - 400 A.
• Maschinensteuerung: PROSH Programmiersoftware mit Nesting-Lizenz.
