Automatisierungsystem für Produktion Karakuri

Was ist (ein) Karakuri?
Der Begriff Karakuri stammt aus Japan und beschreibt eine Form der Lean‑Automatisierung, die rein mechanische Prinzipien und die Schwerkraft nutzt, um Ladungsträger (z. B. Kisten oder kleine Behälter) zu handhaben. Karakuri folgt der Lean‑Philosophie, passive Ressourcen (Schwerkraft, Eigengewicht) zu nutzen und durch einfache Mechanik eine kostengünstige Automatisierung zu ermöglichen. Es steht in Verbindung mit Kaizen, der kontinuierlichen Verbesserung bestehender Prozesse in Produktion und Lager.

Wesentliche Vorteile / Gründe für Karakuri

• Schwerkraft statt High‑Tech: Handhabung beruht auf einfachen physikalischen Prinzipien.
• Low Cost Automation: geringe Investitionskosten, oft kein Strom, keine Sensorik oder komplexe Steuerungen erforderlich.
• Schnelle Umsetzung: Neu‑ und Retrofitlösungen lassen sich einfach und zügig realisieren und anpassen.

Beispiele für Karakuri‑Lösungen

• Wippe (Rocker): Mechanismus für effiziente und ergonomische Zuführung und Rückführung von Kisten, inklusive Vereinzelung, sodass nachfolgende Kisten zurückgehalten werden; geneigte Rollenbahnen ermöglichen ergonomisches Greifen ohne Herausheben aus der Bahn.
• Shooter / Übergabeeinheit: Schub-/Entriegelungsmechanismus zur kontrollierten Übergabe; nützlich für automatische Übergaben an mobile Roboter (AMR/AGV) oder für Fluss/FIFO‑Regale; in Kombination mit Vereinzelung für Einzel‑ oder Sammelabgabe konfigurierbar.
• Lift für Ladungsträger (Bügelmechanismus): Überbrückt Höhenunterschiede an Arbeitsplätzen und in Prozessen zur Förderung ergonomischer Arbeitsbedingungen; häufig in Kombination mit Wippen zur Übergabe auf geneigte Bahnen.
• Lift für Ladungsträger (Kurbelmechanismus): Manuell betätigter Kurbel‑Lift zur ergonomischen Höhenanpassung, oft kombiniert mit Wippen für den Transfer auf geneigte Bahnen.
• Vereinzelungsmechanismus: Sorgt dafür, dass nur ein Ladungsträger durchläuft — wichtig, wenn nachgelagerte Systeme (AMR/AGV oder Stationen) nur Platz für eine Kiste haben.
• Rotationsmechanismus: Führt Drehbewegungen für Ecklösungen oder Umlenkungen aus; eingesetzt für drehbare Tischplatten oder Regallösungen zur Raumnutzung und Ergonomieverbesserung.

Komponenten und typische Elemente

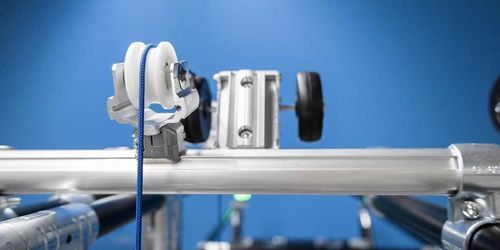

Modulare Rohrstecksysteme aus Stahl und Aluminium sowie Aluminium‑Vierkantprofile bilden die Basis für Karakuri. Rollschienen transportieren Ladungsträger auch bei leichten Neigungen. Weitere Elemente sind Wippen, Hebel, Seilzüge, Federn, Umlenkrollen und mechanische Riegel — je nach Anwendung.

Hinweise zur Anwendung
Karakuri‑Anwendungen dienen primär dem automatischen Heben, Senken, Umlenken oder Zurückführen von Ladungsträgern. Das Gewicht des Ladungsträgers ist ein entscheidender Parameter für die Funktion mechanischer Karakuri‑Lösungen. Typische Einsatzbereiche sind Arbeitsplätze, Montageplätze, Durchlaufregale und Bereiche, in denen wartungsarme, kostengünstige Automatisierung gefragt ist.

Eigenschaften / technische Spezifikationen

• Funktionsprinzip: rein mechanisch und schwerkraftgetrieben (keine oder minimale elektrische Komponenten).
• Hauptfunktionen: automatische Handhabung (Heben, Senken, Umlenken, Vereinzelung, Rotation, Transfer) von Kisten/Ladungsträgern.
• Typische Bauteile: modulare Rohrsysteme, Aluminium‑Vierkantprofile, Rollschienen, Wippen, Hebel, Seilzüge, Federn, mechanische Riegel.
• Vorteile: niedrige Investitions‑ und Betriebskosten, geringer Wartungsaufwand, schnelle Implementierung.
• Anwendungsfälle: Versorgung/Rückführung von Arbeitsplätzen, Fluss/FIFO‑Regale, Integration für Einzel‑Kisten‑Übergabe mit AMR/AGV.
• Planung & Konstruktion: Unterstützung durch 3D‑Planungstools möglich; Lösungen lassen sich modular an Gewicht und benötigte Bewegungen anpassen.
