Lagergestell

Kurzbeschreibung
Modulare Regalsysteme für konfigurierbares, sicheres und effizientes Lagern von Materialien. Lösungen werden kundenspezifisch ausgelegt und an Maße (L×B×H), Ebenenanzahl, Kragarme, Traglast und Mobilität angepasst. Geeignet für Lean‑Bereitstellung, FIFO‭‑‬Vorratshaltung und Langgutlagerung.

Verschiedene Regaltypen

• Durchlaufregal (Flow rack): geneigte Rollenbahnen für schwerkraftgesteuerte FIFO‑Bereitstellung; Varianten: Mehrbahn, Bremsblech, Integration am Arbeitsplatz.
• Fachbodenregal: mehrstufige Regallösungen mit höhenverstellbaren Ablagen für allgemeine Lagerung und Zwischenlagerung.
• Kragarmregal: Lagerung von Langgut (Rohre, Profile, Platten) auf Kragarme; ein‑ oder beidseitig möglich.

Durchlaufregal – Details

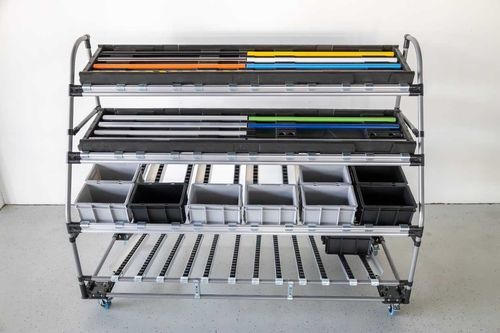

Durchlaufregale nutzen geneigte Rollenbahnen, die Ladungsträger per Schwerkraft bewegen und FIFO sicherstellen. Varianten: steile FIFO‑Bahnen mit Bremsblechen, Mehrbahn‑Systeme für verschiedene Behältergrößen, Wippenfunktionen für leere Behälter, Ecklösungen und Arbeitsplatzintegration. Ausführung als Rundrohr‑ oder Vierkantsystem möglich.

Fachbodenregal – Details
Fachbodenregale bieten mehrere waagerechte Ebenen mit einfacher Höhenverstellung. Konstruktionen: Stahlrohrrahmen mit Holzbelag, Platten oder Gitter; auch ESD‑Ausführungen möglich. Mobile Regalfahrwerke und kompakte Lagerlösungen umsetzbar.

Kragarmregal – Details
Kragarmregale lagern Langgut auf Armen, die schaumummantelt oder aus Aluminium‑Vierkantprofilen bzw. Stahlrohren gefertigt sein können. Optionen: mobile Kragarmwagen und kundenspezifische Tragsysteme für Sonderteile.

Komponenten modularer Regalsysteme
Primärkonstruktion: Rundrohr‑Stecksystem (meist Stahl). Für erhöhte Festigkeit: Vierkantprofile (Aluminium oder Stahl) als verstärkte Grundrahmen. Zubehör: Rollenbahnen, Bremsbleche, Räder/Rollen, Platten, Deichseln, Kupplungssysteme, Paneele, Holzauskleidungen und ESD‑Varianten.

Planung und Konstruktion
3D‑Planungstools (BEEVisio) ermöglichen schnelle Konfiguration und Zugriff auf Komponentenbibliotheken. Schnittoptimierung (BEELopt) unterstützt Materialoptimierung. Planungsoptionen: Mobilität (Rollen), Integration von Rollenbahnen, Anpassung für Wagen bzw. Schleppanhänger und Montageleistungen.

Planungstipps und Sonderoptionen

• Rundrohr vs. Vierkant: Rundrohre für leichte, kosteneffiziente Konstruktionen; Vierkantprofile für höhere Stabilität und Schwerlasteinsatz; spezielle Verbinder erlauben Kombinationen.
• Rollen/Räder für Mobilität: Umwandlung in flexible Transportwagen erhöht Reaktionsfähigkeit in der Produktion.
• Regale als Schleppanhänger/Transportlösungen: textile Fächer oder schützende Paneele (z. B. BEESave) für sicheren Transport empfindlicher oder komplex geformter Güter.

Charakteristiken / technische Spezifikationen

• Maße anpassbar: Länge, Breite, Höhe und Ebenenanzahl
• Regaltypen: Durchlaufregal (Flow rack, FIFO), Fachbodenregal, Kragarmregal
• Lastaufnahme: konfigurierbar für Standard, Schwerlast und dynamische Beanspruchung
• Materialien: Rundrohr (Stahl) standardmäßig, Vierkantprofile in Aluminium oder Stahl für höhere Stabilität
• Zubehör: Rollenbahnen, Räder, Platten, Deichseln, Kupplungssysteme, Paneele, Bremsbleche, Wippenfunktionen
• Varianten: mobile Wagen, Ecklösungen, Arbeitsplatzintegration
• ESD‑Optionen: ESD‑konforme Ausführungen verfügbar
• Planungstools: BEEVisio (3D) und BEELopt (Schnittoptimierung)
• Geeignet für: FIFO‑Bereitstellung, Langgutlagerung, Lagerung von Kisten/Behältern, Transport sensibler Güter (mit Schutzpaneelen/textilen Fächern)
