Induktiver Näherungssensor DC12P/4600KSA

magnetisch-induktivzylinderförmigM30

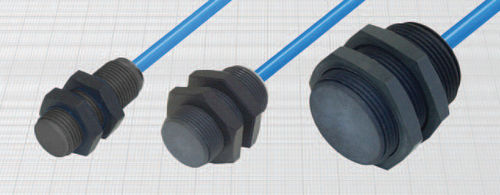

- NAMUR SERIE MIT LED-Durchmesser 12 - 18 - 30 mm - ATEX zertifiziert II 1GD für Zone 0;20 - Kabelausgang Allgemeine Eigenschaften: Mit dieser neuen Serie von Sensoren ist es möglich, spezifische Eingänge für NAMUR-Sensoren oder Eingänge für 2-Draht verstärkte Schalter mit niedrigem Strom (bis zu 10 mA) zu steuern. Die Last kann an beide Klemmen angelegt werden (Funktion PNP oder NPN). Der Ausgang ist intern getriggert und wird durch eine LED überwacht. Das spezielle Material des Gehäuses ermöglicht den Einsatz ohne zusätzliche Schutzvorrichtungen gegen elektrostatische Aufladung. Technische Daten: - Betriebsspannung: 7,7 ÷ 9 Vdc - Maximale Restwelligkeit: 10% - Ruhestrom (Ir ): ≤ 1 mA - Minimaler Betriebsstrom (Im): 2 mA - Nennbetriebsstrom (Ie): 10 mA - Spannungsabfall (Ud) bei Last 10 mA: < 6,5 V - Spannungsabfall (Ud) mit Last 8 mA: < 5 V - Temperaturbereich: - 20° ÷ +60°C - Maximale thermische Drift des Messabstands Sr : ± 10% - Wiederholgenauigkeit (R): 2% - Schalthysterese max (H): 10% - Schutzart: IP67 - Schaltzustandsanzeige: gelbe LED - Kabel-Leiterquerschnitt: 0,35 mm2 bei Durchmesser 12 mm 0,75 mm2 in den Durchmessern 18 und 30 mm - Kennzeichnung: II 1D Ex iaD 20 T80°C II 1G Ex ia IIC T6 - Zertifiziert IMQ 08 ATEX 010 - Geschützt gegen Kurzschluss und Überlast - Geschützt gegen Falschanschluss - Elektromagnetische Verträglichkeit (EMV) nach EN60947-5-2 - Gemäß: EN60947-5-6/EN60079-0/EN60079-11/EN60079-26 - Schock- und Vibrationsfestigkeit nach EN60068-2-27/EN60068-2-6 Sicherheitsparameter: - Vi max: 13,5 V - Ii max: 60 mA - Ci max: 100 nF - Li max: 100 μH - Pi max: 200 mW Diese Sensoren müssen in Verbindung mit zugehörigen Geräten verwendet werden (siehe Abschnitt E)
