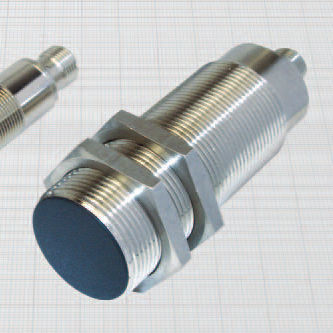

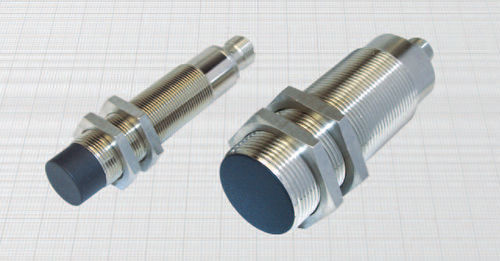

Induktiver Näherungssensor DCL18/4309A

magnetisch-induktivzylinderförmigM30

- ANALOGER LINIENAUSGANG 4 ÷ 20 mA - ATEX zertifiziert II 1GD für Zone 0;20 - Stecker Ausgang Allgemeine Eigenschaften: Diese induktiven Näherungssensoren liefern einen Ausgangsstrom, der umgekehrt oder direkt proportional zum Abstand zwischen Sensorfläche und Metallobjekt ist. Der Ausgangsstrom ist auch vom Material des Messobjekts abhängig. So können die Näherungssensoren neben der Bestimmung von Abstand, Verschiebungen, Vibrationen und Verformungen auch zur Erkennung die Zusammensetzung von Metallen und Legierungen. Es wird empfohlen, ATEX-zertifizierte Steckverbinder vom Typ C8B/002...A oder C10/002...A. Verwendung des Sensors: Der Strom, der durch die Last RL fließt, erzeugt eine Spannungsänderung über dem bei einem geeigneten Wert von RL ist es möglich, Spannungsschwankungen von einem zehntel bis 20 V, wie aus den Tabellen ersichtlich ist. Technische Daten: - Versorgungsspannung: 15 ÷ 30 Vdc - Maximale Restwelligkeit: 20% - Ausgangsstrombereich: 4 ÷ 20 mA - Temperaturbereich: - 10° ÷ + 60°C - Maximale thermische Drift: < 10% - Kennzeichnung: II 1D Ex iaD 20 T80° C II 1G Ex ia IIC T6 - Zertifiziert IMQ 08 ATEX 010 - Geschützt gegen Kurzschluss und Überlast - Geschützt gegen Falschanschluss - Elektromagnetische Verträglichkeit (EMV) nach EN60947-5-2 - Gemäß: EN60947-5-7/EN60079-0/EN60079-11/EN60079-26 - Schock- und Vibrationsfestigkeit nach EN60068-2-27/EN60068-2-6 Sicherheitsparameter: - Vi max: 30 V - Ii max: 100 mA - Ci max: 5 nF - Li max: 750 μH - Pi max: 660 mW Diese Sensoren müssen in Verbindung mit zugehörigen Geräten verwendet werden (siehe Abschnitt E) Verwendung in explosionsgefährdeten Bereichen gemäß den Bedienungsanleitungen
