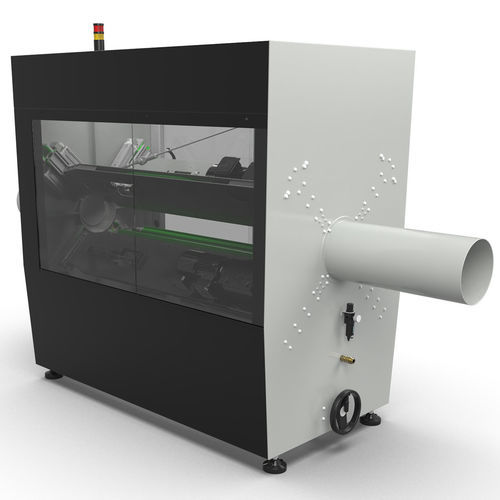

Abzug für Extrusionsanlagen pullStream

für Rohr-Extrusionsanlage

Produktübersicht
pullStream Zugsysteme für PO- und PVC-Rohr-Extrusion: Bandabzüge und Mehrfach-Raupenabzüge mit integrierter Touchscreen-Steuerung. Konfigurierbar zur Integration in Extrusionslinien; Sonder- und kundenspezifische Ausführungen (z. B. FDC – fast dimension change) möglich.

Ihre Vorteile

• Bänder und Raupen einzeln durch Drehstrommotoren angetrieben, Servoantriebe optional
• Hohe Abzugskräfte durch hohes Motordrehmoment und kräftige Druckzylinder
• Hohe Gleichlaufgenauigkeit durch abgestimmte Antriebsmotoren
• Gegendruckregelung für dünnwandige Rohre
• Elektrische Zustellung aller Raupen zur Anpassung an Rohrdurchmesser
• Obere Raupen mit Pendelaufhängung und pneumatischer Anpressung
• Integrierte Steuerung über Touchscreen

Für Rohre von 16 mm bis 800 mm

• Mehrfach-Raupenabzüge mit 3, 4 oder 6 Raupen mit V-förmigen Gummistollen
• Untere Raupen manuell oder elektrisch verstellbar
• Anfahrhilfe am Abzug montiert zur Platzersparnis und synchronisierbar über Leitfrequenz

Für Rohre ab 800 mm

• Mehrfach-Raupenabzüge (6–14 Raupen) mit V-förmigen Gummistollen
• Elektrisch verstellbare Raupen oben und unten
• Anfahrhilfen bis 180 kN Zugkraft, über Leitfrequenz mit dem Abzug synchronisiert
• Umlenkrollen und Seilführung der Anfahrhilfen am auslaufseitigen schwenkbaren Rahmen

Für kleine Durchmesser bis 125 mm (insbesondere Verbund-, Microduct- und Tropfrohrleitungen)

• Bandabzüge mit Poly-V-Bändern für ruhigen Lauf
• Extrusionsgeschwindigkeiten bis zu 300 m/min
• Extrusionshöhe über Handrad einstellbar; Festanschlag elektrisch einstellbar
• Gute Zugänglichkeit für Bandwechsel dank Schnellwechselsystem
• Seitliche Rohrführungen für Hochgeschwindigkeitsextrusion
• Schwenkbarer oberer Support zur Kompensation von Rohrverdrehungen während der Extrusion

Technische Merkmale / Spezifikationen

• Produkt: pullStream Zugsystem für PO- und PVC-Rohr-Extrusion
• Steuerung: integrierte Touchscreen-Bedienung
• Antrieb: einzelne Drehstrommotoren für Bänder und Raupen; Servoantriebe optional
• Abzugskonfigurationen: Bandabzüge und Mehrfach-Raupenabzüge (3, 4, 6 Raupen; für große Durchmesser 6–14 Raupen)
• Antriebsmerkmale: hohes Motordrehmoment, Druckzylinder, abgestimmte Antriebsmotoren für hohe Synchronisationsgenauigkeit
• Anfahrhilfen: synchronisierbar über Leitfrequenz; verfügbar bis 180 kN Zugkraft
• Stollen / Bänder: V-förmige Gummistollen an Raupen; Poly-V-Bänder für Bandabzüge
• Einstellungen: elektrische Zustellung der Raupen (oben und unten); untere Raupen manuell oder elektrisch verstellbar; elektrische Anpassung an Rohrdurchmesser
• Gegendruckregelung: verfügbar für dünnwandige Rohre
• Extrusionsgeschwindigkeit (kleine Durchmesser): bis 300 m/min
• Bandwechsel: Schnellwechselsystem für leichten Zugriff
• Zusatzfunktionen: seitliche Rohrführungen für Hochgeschwindigkeitsextrusion; schwenkbarer oberer Support; Pendelaufhängung und pneumatische Anpressung der oberen Raupen
• Sonderversionen: kundenspezifische Ausführungen und Anpassungen für spezielle Anwendungen (z. B. FDC – fast dimension change)
• Anwendbare Rohrdurchmesser: von 16 mm bis über 800 mm; spezielle Ausführungen für kleine Durchmesser bis 125 mm
